Paso 12: Fuente de alimentación adicional

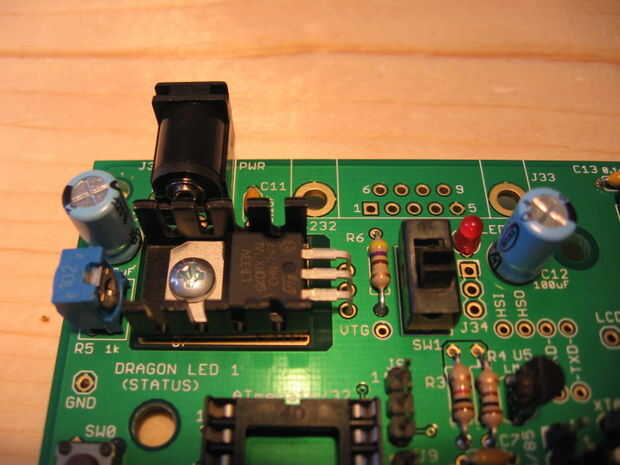

1. Fije el regulador de voltaje a la placa y soldar en su lugar.
- Coloque el disipador de calor sobre la base de cobre en el PCB para que el agujero de montaje se alinee con el orificio en el PCB.
- Lugar el regulador de tensión en el disipador de calor que es orificio de montaje también se alinea.
- Utilice un lápiz para marcar los cables de donde tienen que ser dobladas en un ángulo de 90 grados.
- Utilice un par de pinzas para hacer una limpia, 90 grados de la curva en las puntas.
- Coloque el disipador de cabeza y regulador sobre la Junta Directiva, agregue el tornillo y apriete el perno para sujetar todo en su lugar. Tarjetas de circuitos son básicamente de cristal que no apriete en exceso.
- Los tres cables del regulador de voltaje en lugar de la soldadura y el exceso de clip.
2. Coloque los componentes restantes.
- Asegúrese de alinear correctamente los dos condensadores electrolíticos. La raya negra marca el cable negativo (cátodo). El tablero tiene un "+" al lado del agujero para el ánodo.
- Inserte el LED en el LED 1 ser cauteloso de su polaridad al igual que con el kit adicionado de la LED.
- Inserte los trim-Pots en R5
- Inserte el interruptor SW1
- Inserte al enchufe en el J32
3. todos los componentes de la soldadura y acortar los conductores.

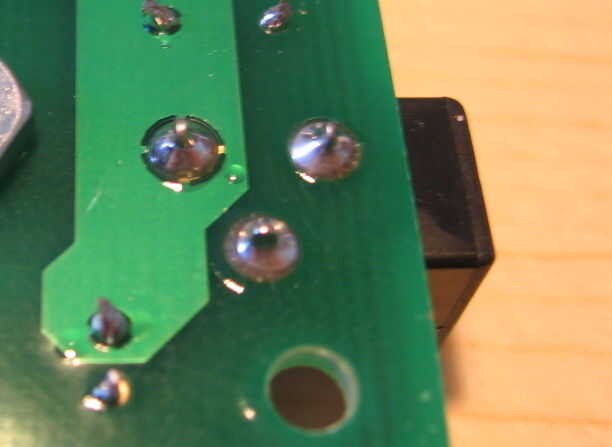

- Los empalmes de la soldadura para la toma de corriente también actúan como sujetadores mecánicos así que asegúrese de que haber cargado los agujeros con soldadura adecuada.
