Paso 13: Serie Add-on

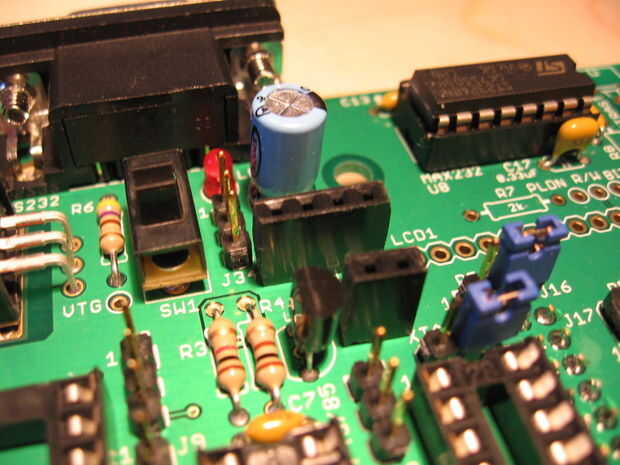

J34 dicta donde serial RS232 IC dibuja energía de... el circuito de aplicación o el complemento de la fuente de energía. Tienes dos opciones, use un cable puente (como lo hicimos con U6 del paso anterior) o instalar un jefe del pin. Un cable puente es más de una opción permanente, preferiría tener opciones más tarde así que estoy instalando un jefe del pin. Tenía suficientes pernos del kit de piezas básicas para poner un encabezado de 1 x 3 en esta ubicación.

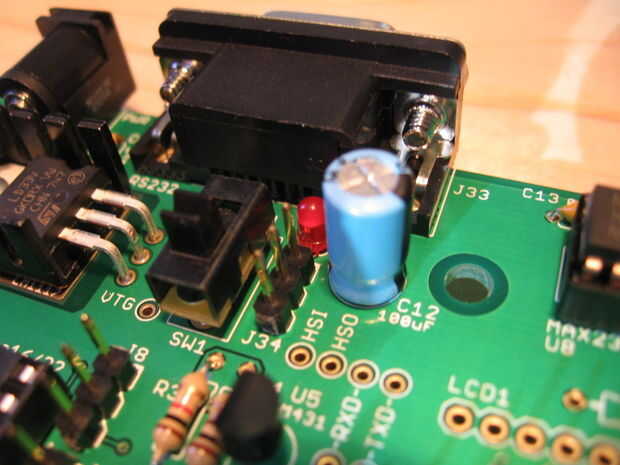

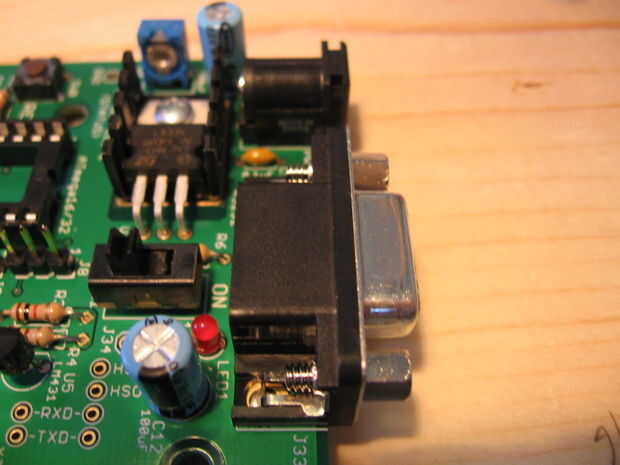

1. Instale el conector DB9
- Conector "calzará" en el tablero
- La soldadura de los pines de datos

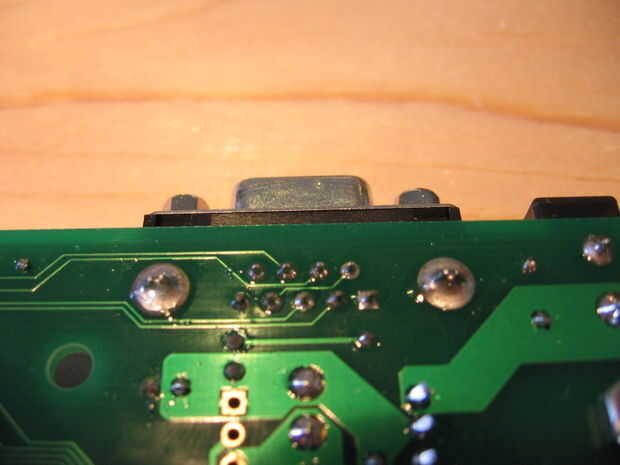

- Los dos "clips" que en los grandes agujeros también deben ser soldados. Estos funcionan como una conexión mecánica así cargarlos con soldadura.
2. soldadura algo en J34 (hacer solo 1 de los siguientes:)
- Dejar abiertas sus opciones, un jefe del pin de 1 x 3 de aquí de la soldadura y utilizar una desviación para la selección.
- Para siempre el chip serial desde el complemento de la PSU, soldar un cable entre el pin1 y pin2.
- Para siempre el chip serial de los carriles de alimentación del circuito AVR, soldar un cable entre el pin2 y pin3.
3. tratar la IC RS232
- Si ha instalado anteriormente un enchufe de 16 polos en U8, simplemente inserte el IC esta toma.
- Si elige no utilizar una toma de corriente, inserte el IC prestando atención a la muesca de orientación. La soldadura de cada perno y clip el exceso.
Cómo conectar la capacidad de RS232 a su Microcontrolador AVR:

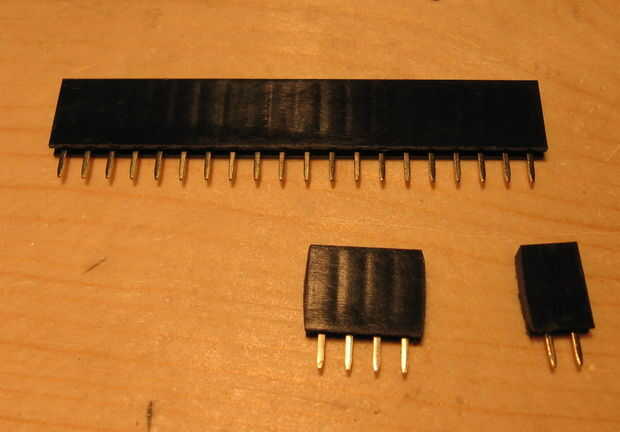

Utilizar la capacidad de serie de este add-on serie que debe conectar a un microcontrolador. Hay un par de maneras de hacer esto, incluyendo soldar los cables del puente en lugar de una conexión permanente. Yo prefiero dejar mis opciones abiertas, así que he instalado dos pequeñas Perno casquillos que puedo conectar con cable-puentes y evitar la soldadura en el futuro. Estos zócalos de patillas no están incluidos en cualquiera de los kits de piezas de tecnología Ecros.

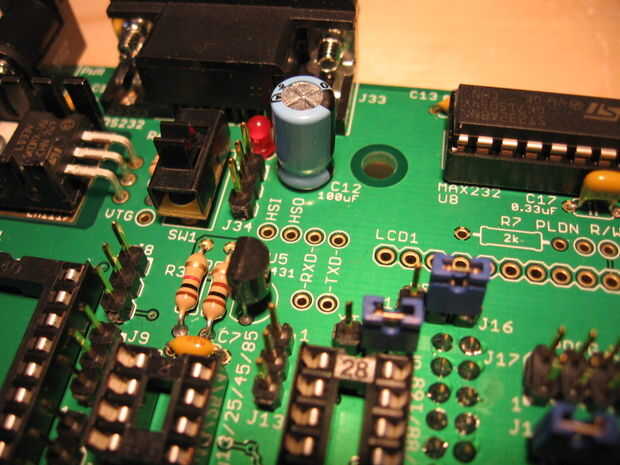

Para la operación normal, la soldadura un cable entre los dos soldadura marcado "TXD", así como las dos almohadillas de soldadura marcadas "RXD" (ver imagen abajo). En los cuadros a continuación se pueden ver donde he montado casquillos de perno. Esto me permitirá conectar fácilmente con un puente de hilo que se puede cambiar en el futuro. También me deja la opción de usar esta funcionalidad de serie con circuitos off-board (de prototipos).
