Paso 15: Kit de Cable de cinta

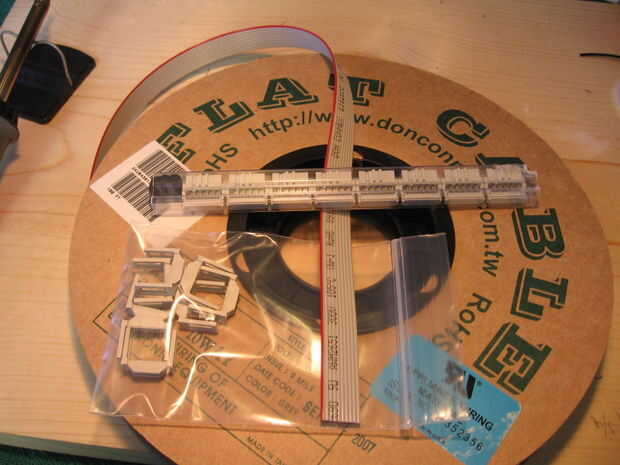

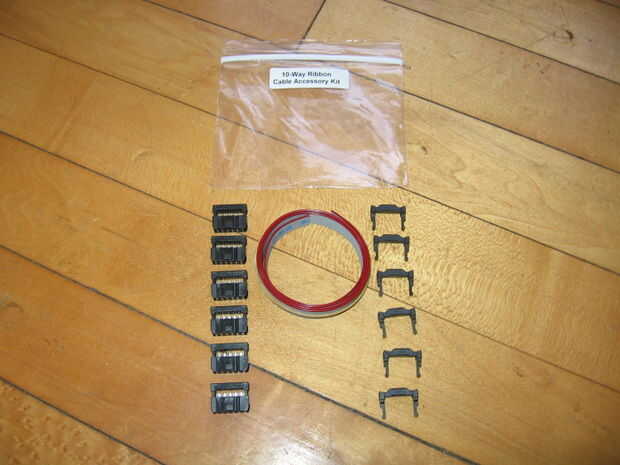

El Kit de accesorios de Cable de cinta 10 vías viene con 24" de cable de cinta, 6 conectores IDC de 2 x 5 y 6 clips de alivio de tensión. En las fotos he usado enchufes y mi cable de cinta pero que no sean los enchufes siendo un color diferente todo funcionará igual. Si no piensa en la compra de carrete de cable de cinta (100') le sugiero pedir 2 de los kits de cable de cinta del Ecros ya que son muy baratos y esto permitirá que todos los cables que necesita chips AVR de 40 pines prototipo con un montón de circuitos off-board. Dicho esto, para la mayoría de las aplicaciones un kit tiene todo que lo necesario.
1. cortar el cable de cinta.
- Tienes suficientes enchufes para 3 cables tal vez cortados en tiras de 3 8" cada uno.

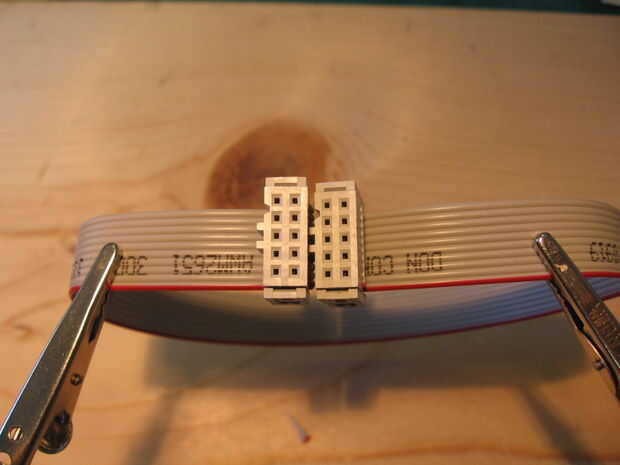

2 Inserte el cable de cinta en el enchufe, teniendo cuidado de la polaridad.
- Mirando hacia abajo desde la parte superior de la clavija de la IDC, con la muesca de la polaridad en la parte superior que la franja roja del cable de cinta debe ser a la derecha.
- Una vez que usted fije estas tomas cerradas allí ha así que no hay vuelta atrás tómate tu tiempo!

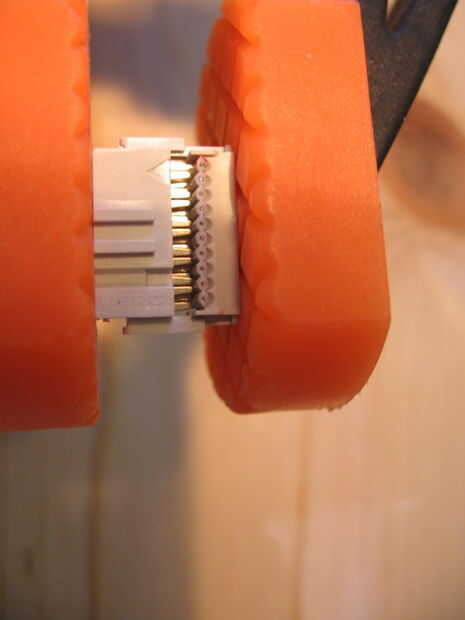

3. ajustar el conector IDC.
- Utilizar una pinza, puede usar un tornillo de banco. Incluso hace un broche de presión de trabajo.
4. Instale el clip del alivio de tensión.
- Doble el cable de cinta en la parte superior del tapón. El alivio de tensión calzará sobre el cable.
5. Repita este proceso para el enchufe en el otro extremo.
- Polaridad es la misma en este extremo: visto desde arriba de la muesca de plarity será para arriba y el rojo de la raya a la derecha.
