Paso 4: Resistencias y condensadores

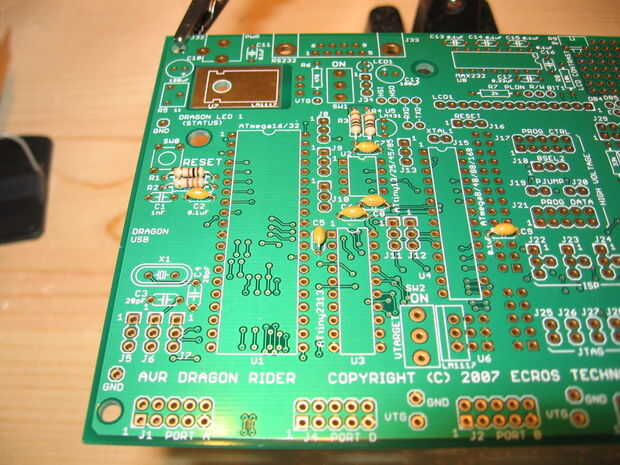

1. doblar y colocar las resistencias de R1-R4.
- R1, R2 y R4 están en el paquete de partes básicas, R3 está en el paquete de piezas avanzadas
- Doble y triple comprobar los códigos de color del resistor para asegurarse de que coinciden con los valores impresos en el PCB. Reemplazo con componentes correctos más adelante será una gran molestia.
2. doble e inserte los condensadores axiales para C2 y C5-C9.
- Todos estos condensadores axiales se encuentran en el kit de piezas básicas.

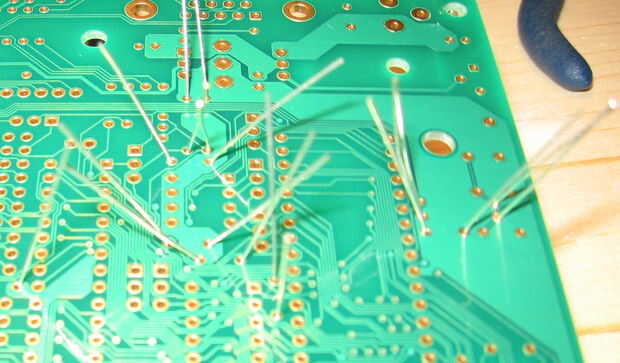

3. Voltee la placa y soldar cada componente

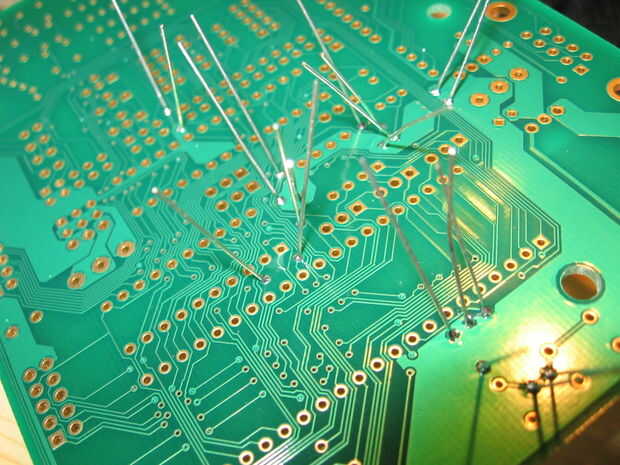

- Si dobla las puntas a un ángulo de 45 grados después de insertar en el tablero no debe caerse (o mover) cuando usted voltee la Junta

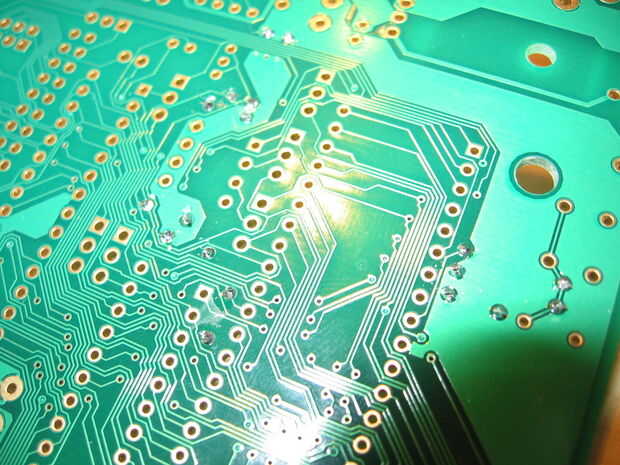

- Asegúrese de verificar dos veces que usted soldar cada uno de los conductores.
4. Recorte el exceso con su cortador diagonal.
PRECAUCIÓN: Instalación de R3 (y más adelante U5) compromete a utilizar la referencia de voltaje de precisión prevista en el paquete de piezas avanzadas conversiones analógicas a Digital. Esto también impide utilizar la referencia de tensión interna para ADC. Leer la sección de precaución del Manual de usuario de jinete de dragón si va a instalar la referencia de precisión. Puede optar por no instalar la referencia de precisión (y no instalar R3 así), lea a la guía del usuario y hacer su propia decisión al respecto.
Tenga en cuenta
No instale el C1. No se proporcionan y no es necesario según el sitio web de ecros que describe como un "de-gliching" de condensadores para el pin de reset.
