Paso 5: Inserte y tomas de corriente de soldadura
NOTA

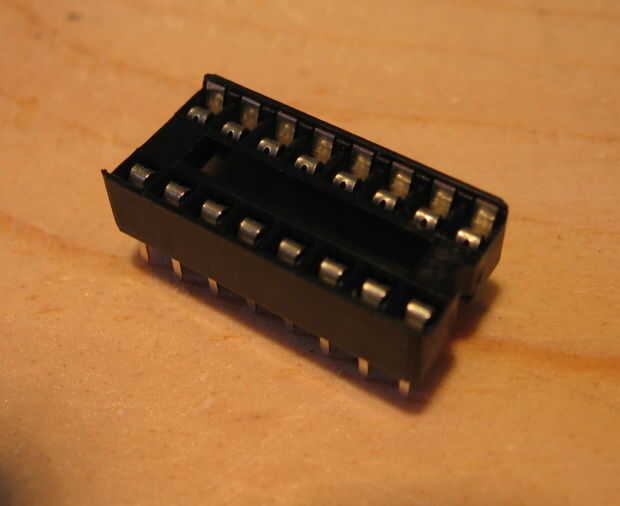

He decidido utilizar un socket de 16 pines para el chip RS232. Hay una buena posibilidad de que mediante una toma de corriente en vez de soldar el chip directamente a la Junta creará un problema. Si va a instalar el kit adicionado de la LCD el chip puede estar parado en el camino debido al aumento de altura causado por la toma de corriente. Asegúrese de que usted prueba para este problema antes de decidir utilizar un zócalo. No tengo el kit adicionado de la lcd por lo que no planteará ningún problema para mí.
Actualización: Graham Davies de Ecros Tech me envió un kit gratuito de Add-on LCD después de leer este instructivo. Lo he instalado y el zócalo de la viruta RS232 no en la manera del la pantalla LCD.

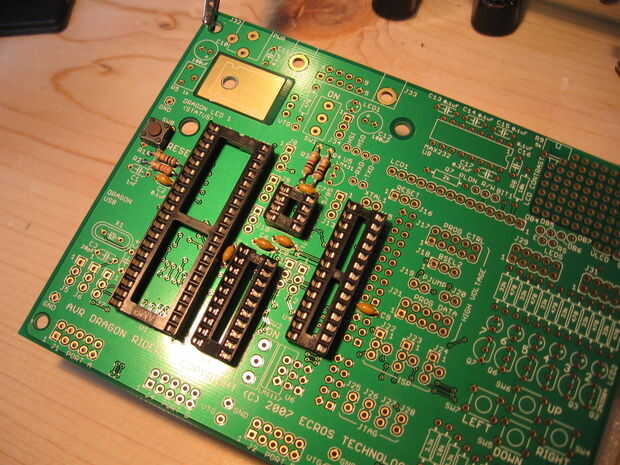

1. Coloque cada socket proporcionado en el kit de piezas básicas en los lugares apropiados en la parte superior de la placa de circuito.
- Asegúrese de que coincida con la muesca en la parte superior de la toma con la muesca en la serigrafía del PCB. Esto asegurará la orientación correcta para los chips AVR cuando inserta.
2. Coloque el botón en el tablero y doblar sus piernas para mantenerla en su lugar.

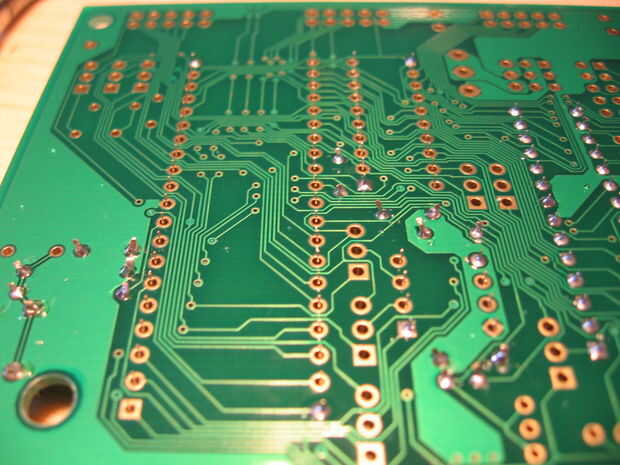

3. Voltee la Junta asegurándose de que las tomas no caen hacia fuera. Coloque sobre una superficie plana (el pino) y asegúrese de que estén bien apretados contra la placa de circuito virar antes 2 pernos opuestos.
4. Verifique que el cuerpo de cada conexión esté al ras contra el tablero. Si no, calentar los puntos de la tachuela mientras aplica ligera presión a la toma hasta que quede ajustado contra el tablero.

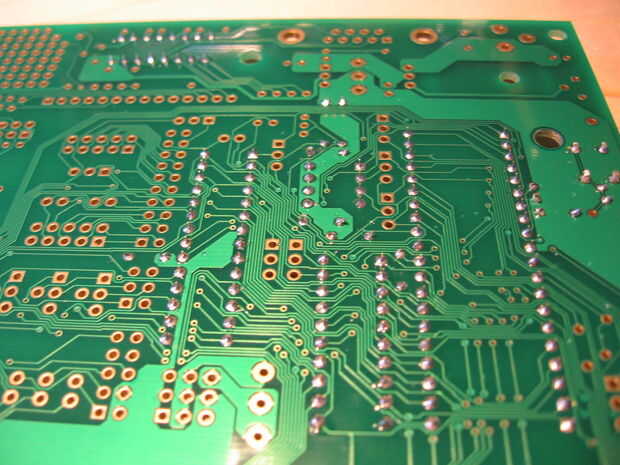

5. una vez que las tomas contra la Junta de la soldadura el resto de los pines para cada toma, así como las piernas del botón de reset.
6. comprobar que no te pierdas ni las patas.

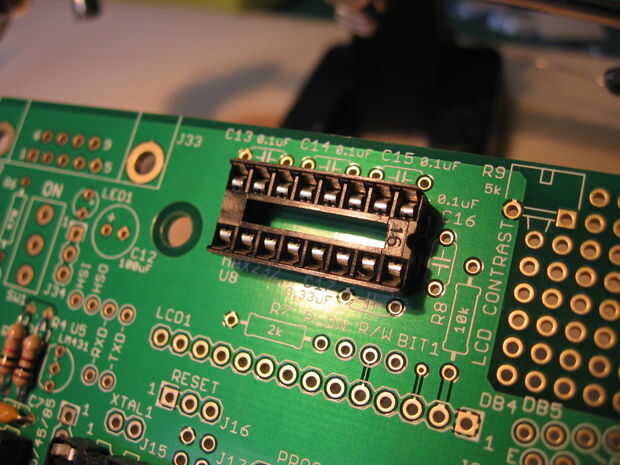

7. Siga el mismo proceso para instalar un conector de 16 pines para el chip RS232 si así lo desea. Este conector no está incluido en cualquiera de los kits de Ecros.
No encontré lo necesario para recortar las patillas después de soldar. Ninguno de ellos sacó la suficiente para poder tomar nota.
