Paso 9: Configurar el Hardware para el bosquejo de la demostración
Una vez montados todos los pines del Nano están disponibles a través de los dos cabezales. Sin embargo, hay que tener en cuenta que un número de pines es utilizado por varias funciones. Los pernos que están disponibles sin advertencia son D2, D3, D6, D7 como pernos A1 a A7. Los pines del puerto serie, D0/Rx y D1/Tx están también disponibles. D5 puede estar disponible si utiliza puente la luz de fondo para utilizar iluminación de 5v constante en lugar de iluminación variable PWM pin D5. Pines D4 y D12 también pueden ser disponibles, pero sólo si se sacrifica la funcionalidad de la tarjeta SD.

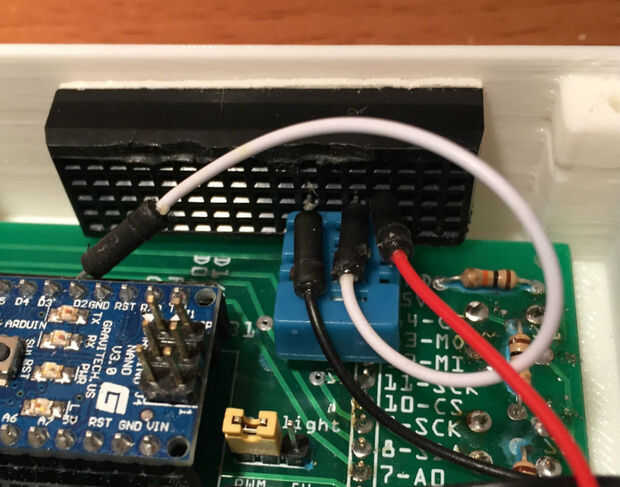

Nuestra demostración, usando el sensor de la temperatura y la humedad de la DHT-11, sólo requiere una sola entrada. Como se muestra en la imagen utilicé la mitad de un protoboard micro para la DHT-11 y así fue capaz de montar dentro de la caja. La línea de datos desde el sensor funciona a D3 y la línea de 5V y tierra pins de la cabecera expuesta.
Igualmente, los cables de parche podrían se han ejecutado de los anteriores tres pernos, a la cabecera que expone cosas que el mundo exterior de la caja.
