Montar un Arduino Nano / LCD proyectos plataforma (3 / 16 paso)

Paso 3: Soldar cabeceras para el Nano

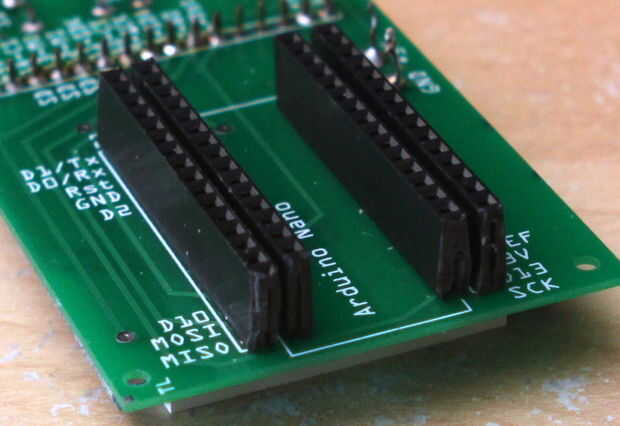

Cuidadosamente de la soldadura de las cuatro cabecera tiras desde arriba al frente de la PCB (lado con etiquetas). Asegúrese de que las bandas de cabecera son al ras con la placa y que el Nano se ajusta en el interiores dos tiras (ver imagen).

Comprobar que todos los contactos han sido limpia y perfectamente soldados como el módulo de la pantalla cubrirá estos soldadura puntos instalado!!!!!! Prueba de continuidad con un ohmímetro voltios sería una buena cosa.
