Paso 6: Instale el pulsador resistencias, TFT LCD y pulsadores

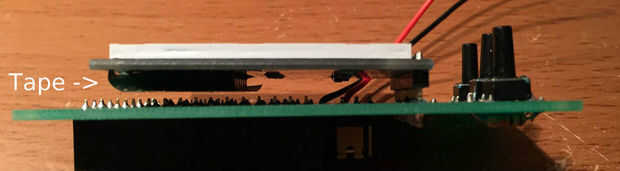

El módulo de TFT LCD (2) debe tener cinta aislante que cubre la parte inferior metálica de la ranura para tarjetas SD. ¡ No quite esto! Si falta la cinta aislante luego debe ser sustituido antes de proceder como el contacto entre los pines vienen a través de la placa y la ranura para tarjetas SD metal es mala!

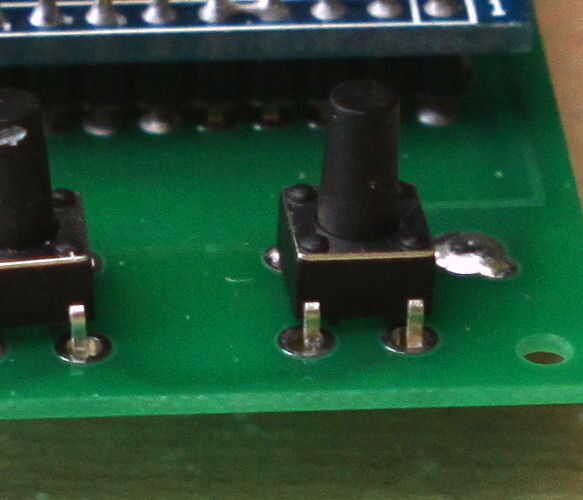

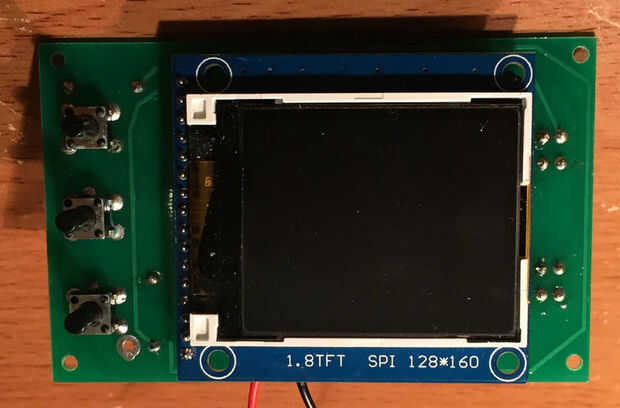

Instalar el LCD (2) y los tres botones (5) en el reverso del PCB de las cabeceras. Asegúrese de que estos elementos estén montados al ras a la Junta y que los botones son perpendiculares a la superficie de la PCB. Las curvas en los contactos del botón deben hacer frente maneras largas en relación con la dimensión larga del PCB (ver imagen). Es importante que estos botones se monta a la misma altura así que el protroud uniformemente desde el caso!

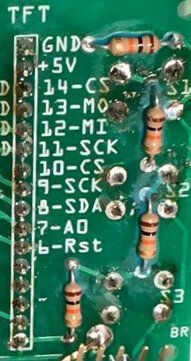

Por último, en el otro lado del tablero de la pantalla LCD y los botones, hay lugares donde se deben montar resistencias de cuatro 10 k. Más sobre esto más adelante pero estas resistencias crean un divisor tres patas del voltaje, que junto con los pulsadores, una entrada en el Nano para tres botones.
