Paso 9: Montaje - 40 pines zócalo de IC

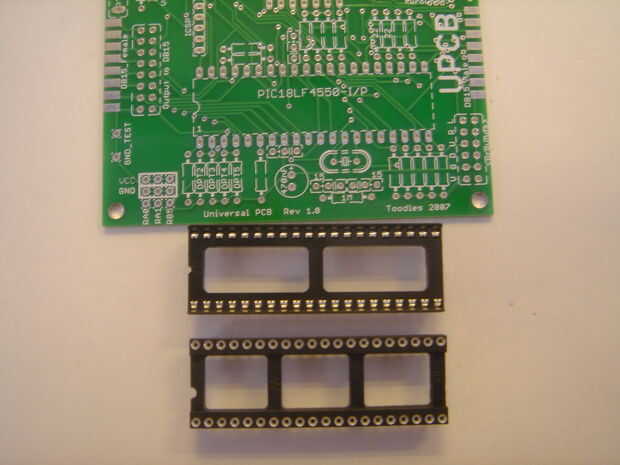

La toma de IC tiene una muesca en un extremo, con motivo de que manera el chip debe insertarse. La serigrafía blanco del IC tiene una muesca correspondiente. Asegúrese de que estos extremos estén juntos.

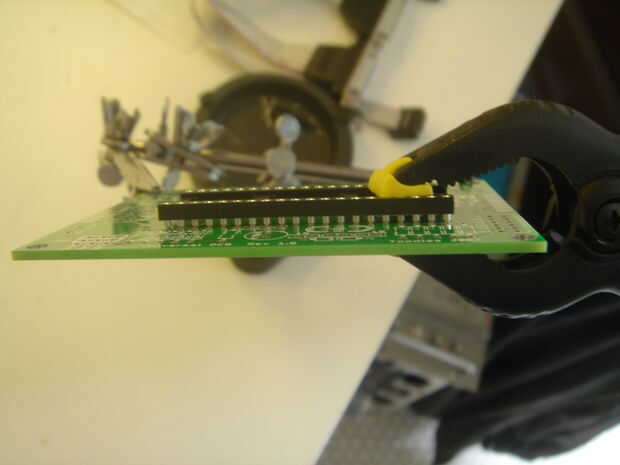

Sólo una pierna de la esquina del zócalo del IC al principio de la soldadura. Una vez se haya enfriado, echa un vistazo a la toma desde el lado. Usted quiere asegurarse de que la toma está descansando completamente en el PCB. Si no es así, fundir la soldadura sobre una pierna, apriete la Junta Directiva y toma de juntas, deje que la soldadura se enfríe y revise de nuevo. Una vez está apoyado contra el PCB ya que puede ser, la una pierna en la esquina opuesta de la soldadura y revise de nuevo. Si no hay ningún espacio entre la Junta y zócalo, arreglar ahora.
Una vez que los pines de la esquina han sido soldados, y la toma de corriente comprobar la colocación correcta, iniciar todos y cada uno de los 40 pines de soldadura. Algunas personas tratan de ir rápido y uso mucho la soldadura. No ser ese tipo. Tómese su tiempo y hacer cada perno derecha, asegurándose de que la soldadura de cada pierna no es puentear encima a la otra pierna, o una cercana via.
