Paso 12: Requiere montaje: puente puntos
Los dos puntos marcados 'prueba de VCC y GND prueba son simplemente puntos destinados resolución de problemas. Cuando un tablero de prueba, es muy útil tener ubicaciones convienent para conectar sus herramientas de alimentación y tierra. Nos hará algunas pruebas en el siguiente paso que usarlos, así que vamos a prepararlos.
Tomar una de las patas desechadas y doblar en forma de 'U' suelta. Inserte los dos extremos tanto de la ubicación de la prueba de VCC. A diferencia de las resistencias antes, no queremos el alambre contra la Junta. Queremos dejar un poco lazo que una pinza o gancho de la punta de prueba puede enganchar a firmemente. No queremos que sobresale hasta que se doble y toque otros componentes. Utilizar su mejor juicio y cuando está a la altura deseada, doblar las patas para fijarla y lo de la soldadura. Recorte cualquier exceso de cable y repetir con la punta de prueba de tierra.

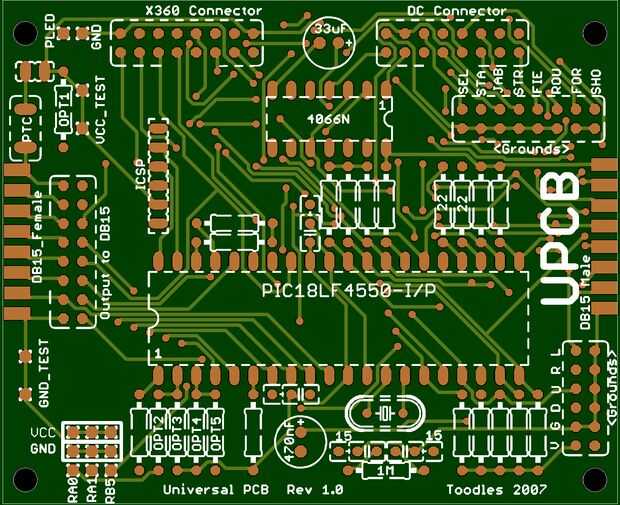

El tercer punto no se identifica bien en la serigrafía UPCB, pero marcada en la parte superior izquierda de la imagen de abajo. Toda la alimentación de la consola debe primero pasado por allí. Tomar una de las patas desechadas, colocar por los dos agujeros y poner tan plana como sea posible. NO desea que esta tocando otros componentes, y no necesita salir de un bucle como hizo con los puntos de prueba. Doblar las piernas para garantizar, en lugar de la soldadura y recorte cualquier exceso de alambre.
En el cuadro a continuación, puedes ver los puntos de dos pruebas que hice, junto con una sonda de gancho a uno. También puede ver un puente en las dos patillas donde hiciste la última conexión de puente. Esto me da un lugar a interrumpir la energía a la UPCB y coloque un multímetro en el camino para que puedo medir el amperaje de la Junta cuando sea necesario. Si entiendes lo que eso significa, es una opción que usted puede hacer así, pero espero más gente puente sólo la Junta y olvidarse de ella.
