Paso 14: Requiere montaje: condensadores de cerámica
Condensadores de cerámica, como resistencias, no tienen una orientación. Usted puede insertar cualquier manera.

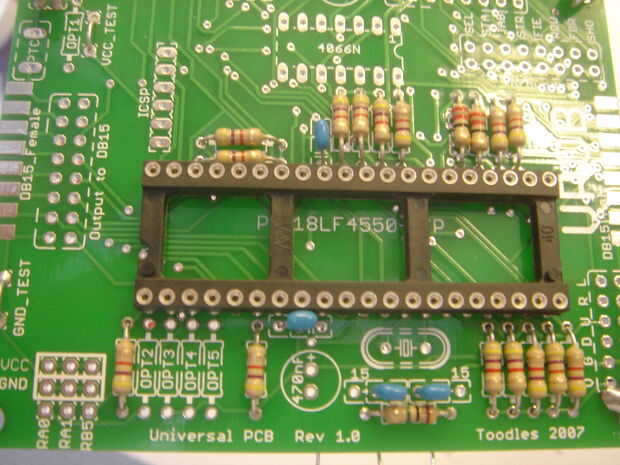

Por favor tome un momento para mirar la primera imagen de esta página. Los condensadores tienen sólo dos patas, sin embargo, hay tres agujeros para cada condensador. Esto es realmente para facilitar las cosas para usted; los condensadores vienen en todas formas y tamaños. Algunos de ellos tienen sus piernas muy juntas, y otros más lejos aparte. Estos agujeros servir. Usted verá un par de líneas paralelas en la serigrafía; Este es el símbolo de un capacitor. Va a haber un agujero en un lado de ese símbolo y dos agujeros en el otro. Un agujero por sí mismo debe utilizarse para una de las patas del condensador. La otra pata del condensador se puede utilizar en cualquiera de los otros dos agujeros. Si está usando las piezas de Digikey para estos condensadores en principio, es probable que usted encontrará que los condensadores de 15pF ponen mejor en el agujero más cercano, mientras la 0.1uF condensadores ponen mejor en el orificio más lejano.

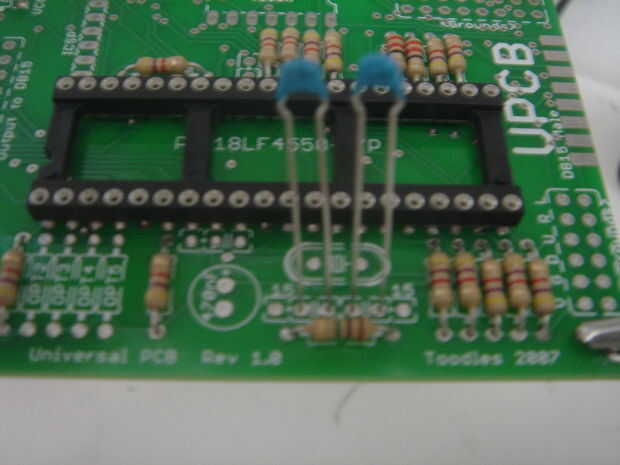

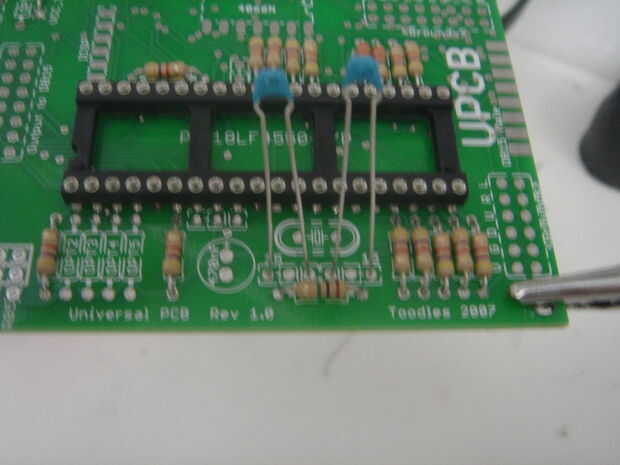

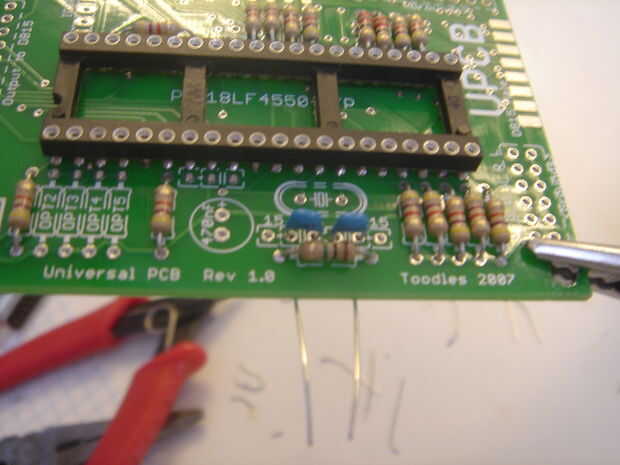

Las dos marcas de condensador que tienen 15, escrito por encima de ellos, justo al lado de la resistencia de 1 M ohm recientemente colocamos, son los agujeros para los condensadores de 15pF. Los de Digikey tienen la escritura '153', aunque el suyo puede ser diferente si compró en otros lugares. Colocarlos para que cómodamente defienden no queremos a obstaculizar el cristal que va a instalar pronto. No hay necesidad para asegurarse de que están completamente o de lo contrario la fuerza. Doblar las piernas para que estén seguras de soldadura y recorte cualquier exceso de alambre.
La marca de condensador dos que no tienen el '15' escrito por encima de él está los condensadores .1uF. Encontrará ambos al lado del zócalo del IC, donde ayudan limpiar el poder el PIC utiliza. 0.1uF condensadores generalmente tienen la marca '104' escrito en ellas. Lugar en los puntos restantes para que soporte, doblan las piernas para asegurar, soldar y recortar cualquier exceso de alambre.
Lamentablemente, la mayoría de Multímetros no tienen la capacidad para probar la capacidad. Hay una forma real sencilla para poner a prueba el trabajo realizado en este paso, así que por favor asegúrese de hacerlo lo mejor pueda. Si el 0.1uF condensadores no están funcionando, el PIC se ejecutará muy inestable y en algún lugar entre molesto e inútil. Si no están funcionando los condensadores de 15pF, la foto probablemente no funcionará en todo porque no recibe una señal sólida desde el cristal que controla su velocidad.
