Paso 17: Prueba parte 2

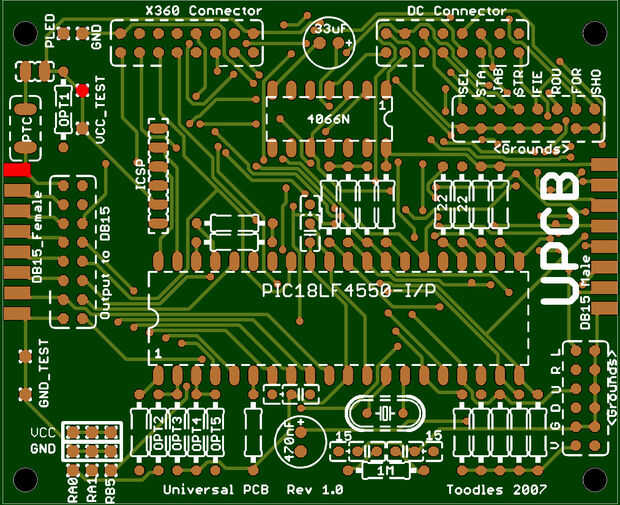

Establece el multímetro para verificar la resistencia y establece en su posición más baja. Conecte una sonda prueba VCC y coloque el otro sobre la almohadilla de más arriba en el borde de la mano izquierda, parte superior de la Junta. La tecla que queremos se colorea en rojo en la imagen siguiente.
Todo el poder a la UPCB viene a través de que el acolchado, el PTC y a través del puente, antes de ir a cualquier otro lugar en el tablero. Haciendo esta prueba, podemos confirmar que el PTC de fusibles y puente de alimentación han sido debidamente soldadas.
Si la resistencia es cerca de 0, se tiene éxito. Si es cerca de resistencia infinita, tiene un flojo de la soldadura de conexión, en una de las patas de PTC, o en una de las patas del puente de potencia. Solucionar cualquier problema y continuar.
