Paso 19: Asamblea opcional: opción de NeoGeo convertidor
Los controladores de NeoGeo utilizan un conector que es compatible con los conectores estándar de DB-15. Tomaremos la ventaja de instalar un conector DB-15 macho en el lado derecho del tablero para conectar el controlador de NeoGeo en, e instalando un conector DB-15 hembra en el lado izquierdo para conectar un cable de consola UPCB a. Usted será capaz de usar su controlador de NeoGeo en cualquier sistema soportado por el UPCB.
Ambos de estos conectores DB-15 serán soldadas directamente a la UPCB. Pastillas en ambos lados se han utilizado para ello. El espesor de la UPCB debe ser prefecto para un conector DB-15 para adaptarse cómodamente sobre, y las pastillas subieron desined para línea perfectamente en ambos lados.
La mitad de cada conector tiene 8 pines, mientras que la otra mitad tiene 7. Asegúrese de que la mitad más ancha, la mitad con 8 pernos, es en la parte superior.
Comience con el conector hembra. Sólo somos perfectamente claro sobre que es lo que, compruebe las siguientes imágenes. Si el conector tiene un montón de alfileres metálicos, es masculino. Si tiene un montón de agujeros para los pernos entrar, es la hembra.

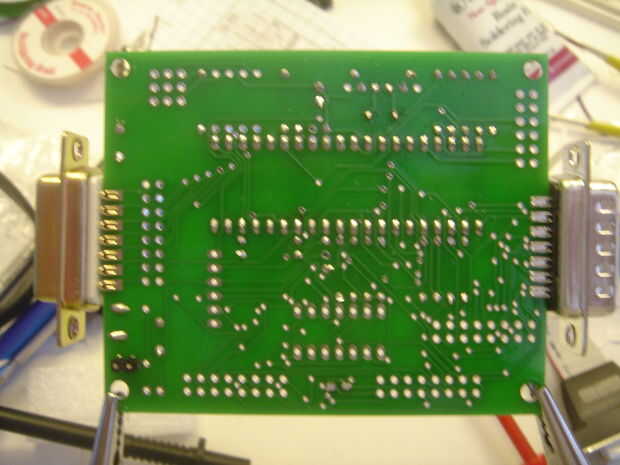

Tome el conector hembra y deslice el borde izquierdo de la placa entre las copas de soldadura. Puede encajar bien la primera vez, o tal vez necesite empujarlo un poco. De cualquier manera, usted puede alinear las copas de soldadura sobre las almohadillas de PCB perfectamente. Compruebe la parte inferior debe alinear perfectamente así. Si ves una almohadilla extra en la parte superior, tienes el conector al revés.
Tome su soldador y calentar la taza de soldadura de la parte superior más pin del conector y la almohadilla UPCB a que nos conectará. No nos importa acerca de soldadura que va en la Copa; que no hará nada. Lo único que nos importa es la soldadura que conecta la taza de la soldadura del conector a la almohadilla UPCB debajo. Aplicar la soldadura entre la almohadilla y la Copa, luego retire la plancha y deje que la soldadura se enfríe.

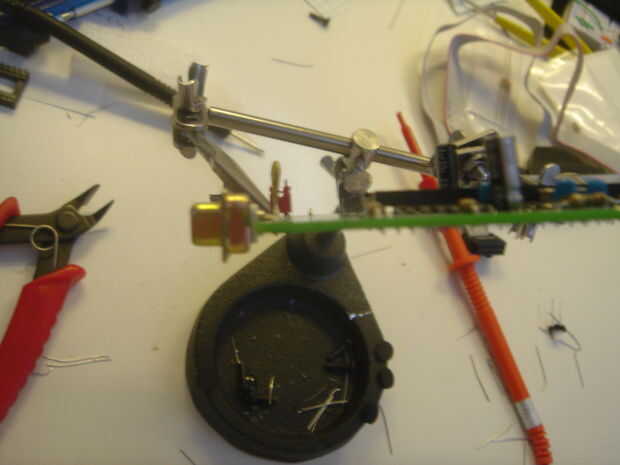

Compruebe la conexión para asegurarse de que está totalmente contra el pcb en cuanto sea posible. Si no, derretir la soldadura, ajuste el conector y revise de nuevo. Una vez que esté seguro de que el conector esté debidamente asentado, la soldadura del conector más abajo del mismo modo. Revise su trabajo que es asentado plana contra el borde de la UPCB. Una vez que el conector esté enchufado correctamente con dos conexiones soldadas, que no se mueva. Las restantes 13 copas a sus respectivos cojines, en ambos lados de la soldadura.
El conector macho se realiza del mismo modo. La primera Copa a la pcb de la soldadura, asegúrese de que está correctamente asentado, la soldadura de la última copa, compruebe estar otra vez y si todos si bueno, la soldadura de todas las copas restantes a sus cojines.

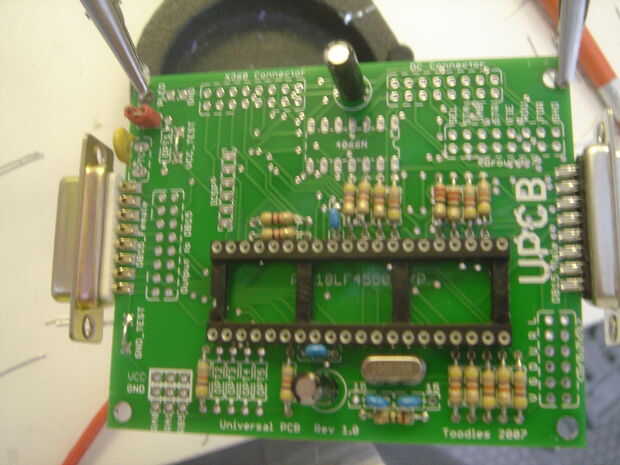

El controlador de NeoGeo se puede conectar en el conector macho, el cable de consola UPCB puede ser enchufado en el conector hembra, y de repente puede utilizar su viejo palo de estilo para jugar en el SNES. Felicidades.
Hay otras opciones disponibles todavía, aunque el más grande (Piggybacking y las conexiones del botón de la palanca) no se recomiendan. Poner en un conector ICSP sería una buena idea, y LEDs son ciertamente posibles. Por favor siga leyendo.
