Paso 20: Asamblea opcional: conector ICSP
ICSP significa 'En circuito serie de programación' y es una manera de programar y depurar el PIC sin sacarlo de la UPCB. Incluso si no piensa en la programación o la depuración de la junta con un programador PIC o depurador, es todavía muy recomendable por lo que fácilmente puede recuperarse de un mal flash.

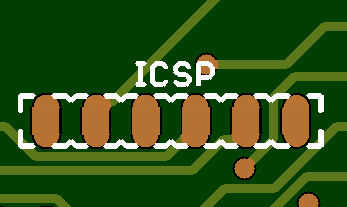

El conector ICSP es un encabezado de tipo de KK Molex macho de 6 pines. La cabecera tiene lado; el conector correspondiente sólo puede ir en un sentido. Esto logra con una pared de plástico sobre un borde. Que necesitamos que instalar el conector ICSP hacia la dirección correcta. El lado del conector de la pared debe ser del lado de que las letras 'ICSP' son seda evaluado, lo que hemos estado llamando el lado izquierdo.

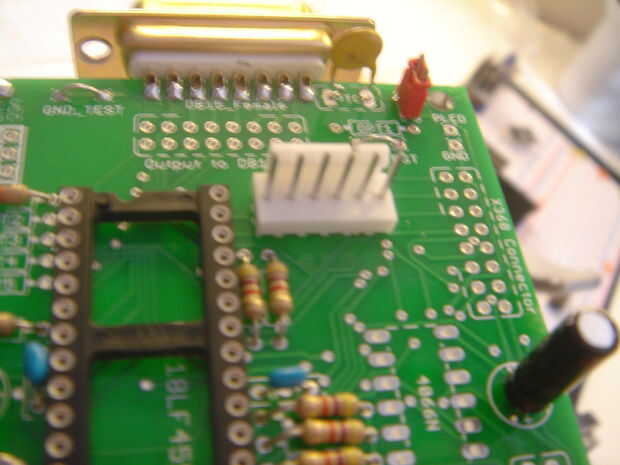

El conector de la instalación es bastante fácil. El ajuste en los agujeros es un poco ajustado, pero que se ajusta. Queremos el conector hacia abajo contra el tablero como sea posible. Una vez está en su lugar, comprobar contra la imagen de abajo que no se inserta al revés.
Una vez que esté en su lugar correctamente, uno de los pasadores de la soldadura. Otra vez, compruebe que el conector está completamente hacia abajo contra el tablero. Si no es así, derretir la soldadura, ajuste el conector todos del camino contra el tablero y deje que enfríe. Una vez que el conector esté en lugar apretado contra el tablero, suelde el otro 5. No será necesario cortar los alambres adicionales; ya son la longitud perfecta.
