Paso 21: Asamblea opcional: energía LED
Para aquellos que quieren un LED para siempre estar como el UPCB obtiene energía, esta opción es para usted. Esto es totalmente opcional y aparte de sobre corriente de 20mA dibujar, no tiene ningún efecto sobre el funcionamiento del UPCB; es totalmente estético y totalmente opcional.
Si está instalando el UPCB en un palo, tienes que instalar el LED en el palo sin embargo crees que es mejor. Yo a no ser que cubra este. Si está usando el UPCB como NeoGeo convertidor, puede instalar el LED directamente en el UPCB. Para las imágenes de abajo, es exactamente lo que hice.
Aprendí dos lecciones al utilizar esta opción con mi primer UPCB. En primer lugar, el LED y el resistor de analizarse para encontrar el mejor ajuste para la resistencia. En segundo lugar, que los LEDs azules son brillantes. El resistor de 220 ohmios es perfecto para su LED rojo o verde medio. El LED azul que probé, era demasiado brillante. No recuerdo si ese LED era una versión de 'bajo consumo' que encendió brillante con amperajes de LED normales. Tal vez todos azul LED son brillante. El punto es, si tienes la capacidad, prueba el LED y el resistor con un + fuente de alimentación de 5v. 220 ohmios es un buen punto de partida. No dude en probar con resistencias de resistencia mayor si usted siente que el brillo debe ser baja y viceversa. Si no tienes la posibilidad de probar con un + fuente de 5v, entonces vaya con la 220 Ohm recomienda. Tal vez seguir adelante y probar un 330 ohmios si usas blues aunque.
El valor de la resistencia es de 220 ohmios, que para la mayoría de los LEDs, medios sobre 20mA fluirá a través del LED. Para la mayoría de los LEDs, es un montón. Personalmente estoy usando un azul 5 m m LED en las siguientes imágenes. LEDs azules requieren más energía que los colores más comunes, como rojo y verde, por lo que este valor debe ser bueno para un solo LED de cualquier color. No se recomienda tratando de ejecutar un complemento completo de varios LEDs en forma de disco; puede requerir tanto jugo el PTC o puede saltar el fusible de la consola. Pero no dude en experimentar, siempre y cuando no es en ninguno de mi equipo personal.

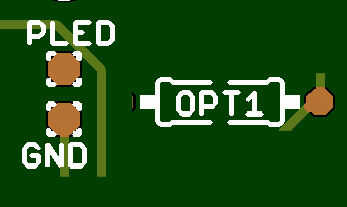

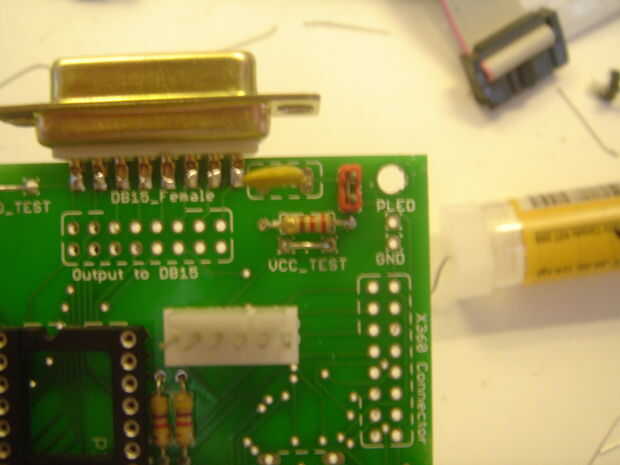

La resistencia marcada 'OPT1' es la resistencia para el LED de alimentación. Justo como antes, doblar las piernas, introducir en los agujeros, endecha la resistencia abajo de plano, doblar las piernas para asegurar en su lugar, soldadura y recortar cualquier cable adicional de la pierna. Después de haber hecho por lo menos 18 de ellos, espero que tengas el colgar de él por ahora.
LEDs tienen una polaridad. Será un lado del LED que es plana. La pierna de ese lado va a tierra. Asegúrese de averiguar qué pierna va a ir a tierra y soldadura en el agujero marcado 'GND', más cercano al agujero marcado 'PLED'. El otro cable del LED debe conectarse al orificio 'PLED'.

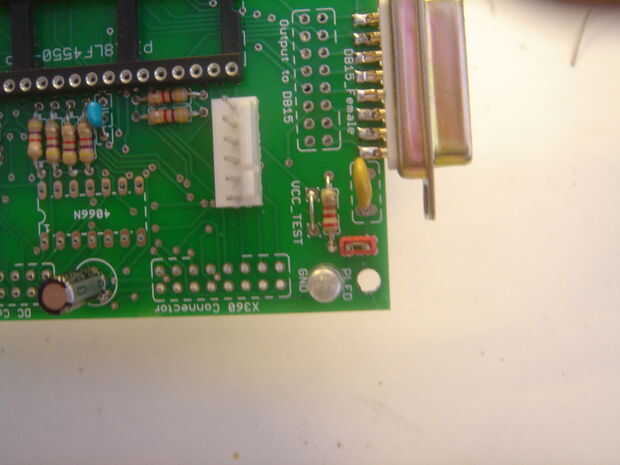

Si va a instalar el LED directamente a la Junta, el espaciamiento entre los orificios de la 'Tierra' y 'PLED' es perfecto para un regular 5 m m LED para entrar. Encontrar la pierna en el lado plano del led y ponerlo en el agujero de la 'Tierra', con la otra pierna pasando por el agujero "PLED".
