Paso 22: Asamblea opcional: 2 LEDs de estado
Esta opción significa que usted no puede tener la opción 2 Extra botones pero no es necesario. Si no desea que la opción 2 Extra botones o la opción 2 Satus LEDs, simplemente puede ignorar las resistencias opcionales OPT2 a través de OPT5 y todo en el tratamiento de esquina con RA0 y RA1.
Esta opción utilizará solamente OPT2 y OPT5 puntos de resistencia. No utilice OPT3 o OPT4 para cualquier resistencia o puente. Dejar que em ser!
Como con el LED de alimentación opcional, no se cubrir cómo instalar los LEDs en su memoria, cómo alambre para arriba.
Cuando el PIC quiere convertir en uno de los LEDs opcionales, lo hace estableciendo la línea (uno de RA1 o RA0) en alto. Esto proporciona el voltaje necesario para alimentar los LEDs. Lo que tenemos que hacer es poner una resistencia en el camino, tan suficiente energía consigue pasado a la luz el LED, pero no más. Después de la resistencia, la potencia va a la pata positiva del LED, iluminación y entonces hacia fuera la pierna negativo a tierra.
Si el LED se instala en un caso, es muy importante saber de que pata es la pata positiva y cual es el negativo. LED normalmente tienen una muesca plana por un lado, marca la pata negativa. Si tu LED es hacer para el montaje en un panel o caja, no es capaz de ver este guión. Asegúrese de que usted sabe que la pierna que es antes de cablear. Si está instalado al revés, no va a dañar nada (en las tensiones que vamos a usar), pero definitivamente no funciona.

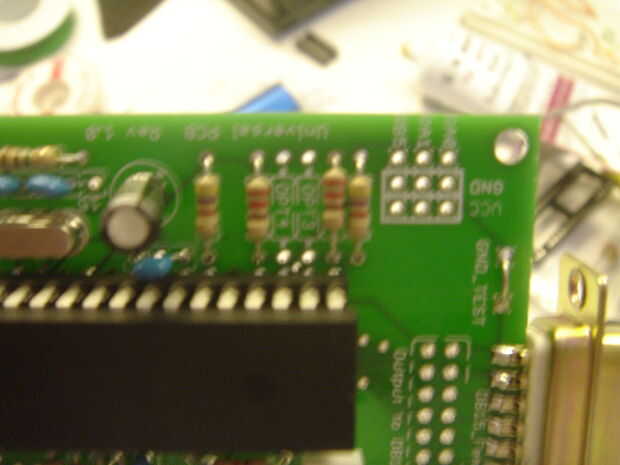

Primero comenzaremos con la instalación de las resistencias. Las resistencias que usamos son 220 ohmios (rojo-marrón). Uno tendrá que colocarse en la posición marcada OPT2 y el otro en OPT5. Al igual que cada otro resistor, no hay ninguna orientación para preocuparse. Doblar las piernas, darles de comer a través de los agujeros, endecha la resistencia abajo de plano contra el tablero, doblar las piernas en la parte inferior para fijarlos en su lugar, soldadura y corte los cables del exceso.
Los puntos marcados 'RA0' y 'RA1' son los puntos después de la resistencia para el LED 1 y 2 LED, respectivamente. Si se montan los LEDs en su caso, soldar un cable a estos puntos y conectarlo a la pata positiva del LED respectivo. La pata negativa de cada LED debe conectarse a tierra. Los puntos marcados GND junto al RA0 y RA1 puntos se proporcionan para la conveniencia, pero funcionará cualquier conexión a tierra, incluyendo la línea común para sus botones y el stick.

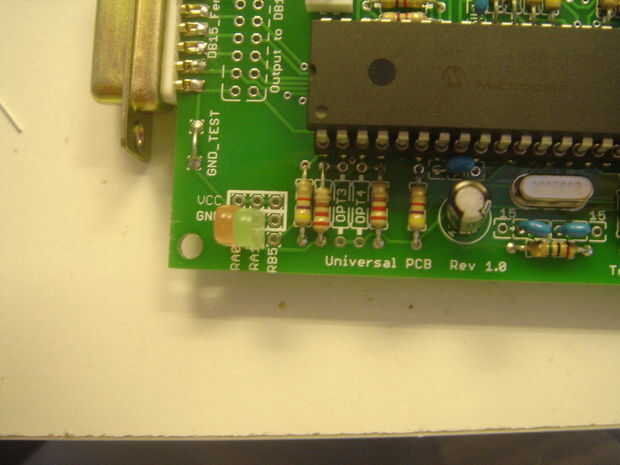

Si utiliza esta opción con la 'opción Converter NeoGeo', como lo hago en las siguientes imágenes, usted es libre soldar los LEDs directamente a los orificios y la tierra detrás de ellos. Los agujeros son muy muy juntas (100 milésimas de pulgada), para montaje de LEDs de 5mm no es posible. Se debe usar diluyente LED como las versiones rectangulares. Los LEDs que se muestra en la imagen fueron un regalo con un pedido de DipMicro.com; No tengo un número de pieza para ellos. Podría ser posible caber dos LED de 3mm de juntos en estos agujeros, pero no lo he probado.
