Paso 23: Asamblea opcional: 2 botones Extra
En primer lugar, necesitamos dos resistencias de 4,7 K ohmios. Doble las piernas y colocar uno a través de los agujeros para el resistor marcado OPT3 y la resistencia de otros a través de los orificios para OPT4. Establecer las resistencias como plana contra el tablero, y doblar las patas para fijarla. Los cuatro puntos de soldadura y corte cualquier exceso de alambre. Mantener las piezas de que recorte; necesitaremos a continuación.

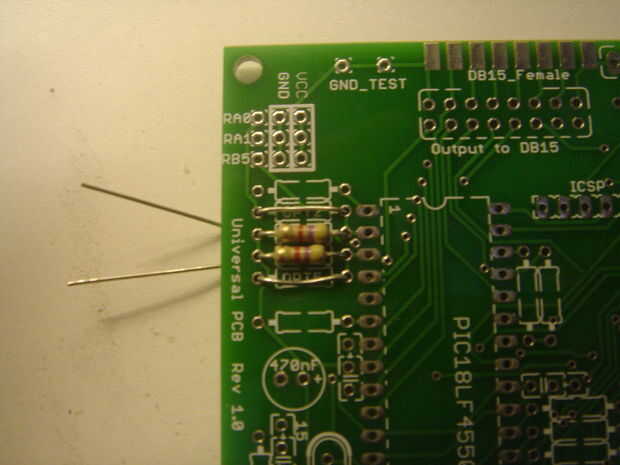

A continuación, necesitamos puente la resistencia puntos marcados OPT2 y OPT5. No necesitamos ningún tipo de resistencia aquí, necesitamos conectarlos junto con los pedazos de alambre extra cortado previamente. Doblar el alambre para insertar en los orificios en el lugar de OPT2. Inserte y descansar como plana contra el tablero como sea posible, asegurándose de que no toque ningún otro componente. Doblar las piernas para asegurar en su lugar y de la soldadura. Recorte cualquier cable adicional. Repetir con un pedazo de alambre en el punto marcado OPT5.
Los dos botones adicionales utilizará las líneas RA0 y RA1. Sólo les ató a alto con un tirón para arriba del resistor, y usted tendrá que conectarse a las líneas RA0 y RA1 en la esquina de la UPCB dos botones extras. Las otras patas de los botones deben conectar a tierra; Usted puede usar las clavijas de tierra justo al lado de los puntos de RA0 y RA1, pero estas son sólo una conveniencia. Se hará ninguna conexión de tierra.
