Paso 24: Asamblea opcional: opción botón
Nota: Esta 'opción de botón de programación' es únicamente para la grabación y reproducción de movimientos, combos y otros insumos, como si ha presionado a ti mismo otra vez. Esto no tiene nada que ver con la programación del microcontrolador PIC. Si la grabación y reproducción de movimientos no tiene ningún interés para usted, este paso puede con seguridad omiten totalmente.
Hardware adicional no es necesario para esto. Ya ha dado el levante de resistencia para este botón. Todo lo que necesitas hacer es el botón de alambre.
Al igual que cada otro botón utilizado por el UPCB, línea del botón está ligada a alto con un tirón para arriba del resistor. Esa línea va a una pierna de un botón. La otra pata del pulsador va al suelo. Cuando se presiona el botón, el PIC ve que la línea ha sido conectada a tierra y actúa en consecuencia.
La tecla de programación es RB5. Verás que un agujero marcado 'RB5' en la parte inferior izquierda. Soldar un cable a ese agujero y conectarlo a su tecla de programación. La otra pata del interruptor debe conectarse a tierra. Hay agujeros marcan GND al lado del agujero RB5 que va a hacer muy bien, pero esto es sólo una cuestión de conveniencia. Cualquier conexión a tierra a trabajar.

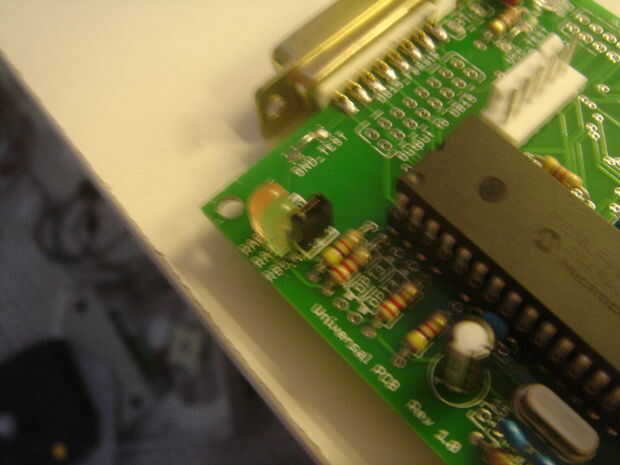

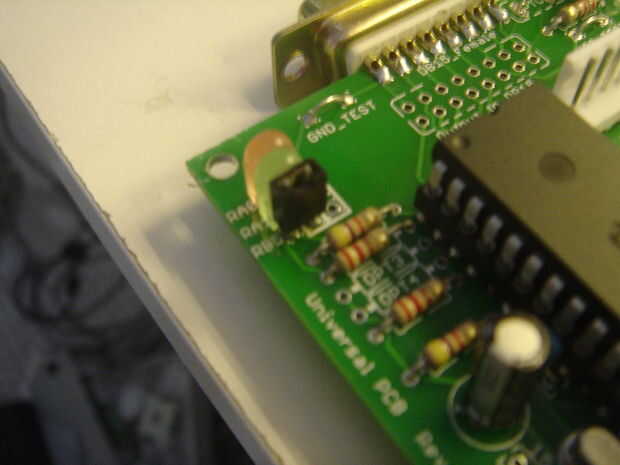

En las siguientes imágenes, verás cómo lo hice en mi convertidor de NeoGeo opción pcb. He utilizado un par de patillas de la cabecera; uno soldado el agujero RB5 y el otro en el agujero de tierra vecino. Si uso el puente para conectarlos, es el mismo como si hubiera pulsado un presionado un botón. Si no están conectados, lo mismo es como si yo no estaba presionando el botón.
