Montar un PCB Universal (26 / 31 paso)

Paso 26: Asamblea opcional: dieciséis Pin conector botón

Esta opción es para aquellos que no eligieron la opción de convertidor de NeoGeo. El paso será instalar un conector IDC que conectará los 8 botones mediante un conector de cinta de 16 pines. Este paso es totalmente opcional. Puede soldar los cables del botón directamente a estos agujeros si lo desea, pero usando un conector IDC como esta es mucho más limpio y hace que cualquier palillo mantenimiento fácil por tonelada.

Realmente no importa la orientación de la cabecera; basta con ser consciente de que pines lidiar con que botones. Para facilitar las cosas para describir la instalación, se recomienda que se Oriente para el centro de la Junta como en las siguientes imágenes enfrenta a la tecla. Instructivo para instalar el UPCB en un stick arcade asumirá esto.

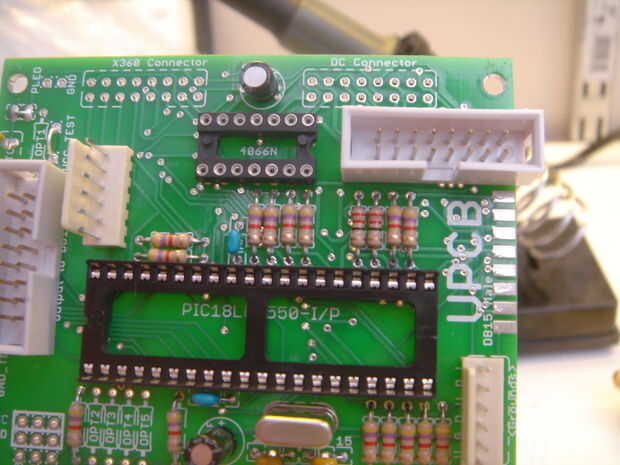

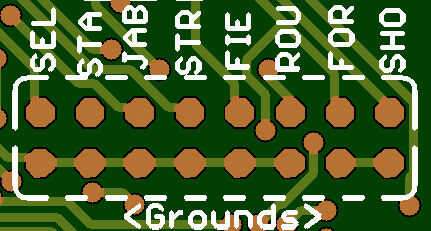

Instale el conector IDC en el lugar marcado con los nombres de los botones (SEL, STA, JAB, etc.. Son las tres primeras letras del botón que va a eso Perno). El conector cuelgue un poco pequeño el endge de la Junta; Esto es normal.

La soldadura de los pines de la esquina y Compruebe la colocación del conector. El conector debe estar plana como sea posible contra el tablero. Si usted necesita ajustar, derrite la soldadura en la esquina y reajuste. Si parece bueno, lo opuesto a la soldadura coner y repetición para asegurarse de que esté en su lugar. Si parece bueno, los otros 14 pines en lugar de la soldadura.
