Montar un PCB Universal (27 / 31 paso)

Paso 27: Asamblea opcional: opción de lengüeta

Este paso cubre las piezas necesarias para el uso de la función de reemplazo de la UPCB. Hay dos 16 conectores IDC y zócalo del IC uno 14 pin. Este paso es totalmente opcional. Sistemas que nativamente no soporta el UPCB, la función de Piggyback permite conectar un controlador hackeado de ese sistema de lado a lado con el UPCB y utilizarlo como si se admite forma nativa. Se espera que la Dreamcast y Xbox 360 las consolas más comúnmente utilizadas para Piggyback'ing.

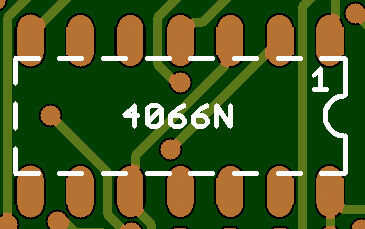

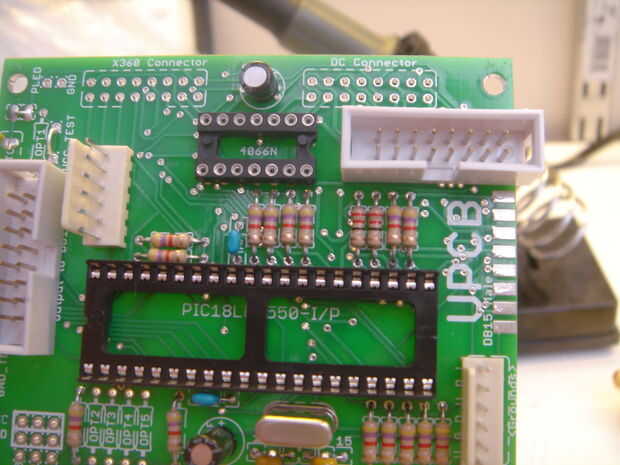

Comience con el zócalo del IC. Al igual que el zócalo de 40 pines que hicimos al principio, habrá una muesca en un extremo de la toma para marcar el primer pin. Usted verá una muesca correspondiente en la pantalla de seda en el UPCB. Coloque el zócalo del IC para el partido de muescas y la soldadura un rincón pin. Verifique que el IC está acostado. Si el enchufe necesita ajuste, derretir la soldadura y ajuste. Si la toma se ve bien, la esquina opuesta de la soldadura y volver a comprobar. Una vez que la toma tiene dos clavijas soldadas y el zócalo se apoye completamente, siga adelante y los otros 12 pines de soldadura.

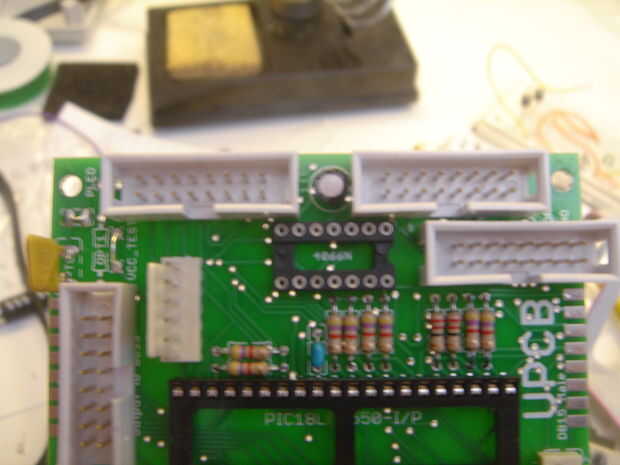

A continuación hacemos dos 16 perno conectadores IDC, en los lugares etiquetados 'DC conector' y 'X conector de 360'. Los pasos para ambos son idénticos. Coloque un conector de 16 pines IDC en el punto marcado, con la pequeña muesca clave hacia el interior de la UPCB. La soldadura de una de las patas de esquina en su lugar. Verifique que el conector IDC apoye plana contra el UPCB. Si el conenctor necesita ajuste, derretir la soldadura y ajuste. Una vez se haya enfriado, soldar el perno esquina opuesta y prueba otra vez. Una vez que el conector está plano contra la Junta, y se sueldan dos pasadores, adelante y los otros 14 pines de soldadura. Repita para el otro conector IDC.
