Paso 8: La forma barata
La foto sí es fácilmente la parte más costosa. Usted puede inscribirse para una cuenta en Microchip.com y orden de las muestras de esta parte. Si el muestreo no es una opción, usted puede pedirlo por separado desde Newark por un precio significativamente menor que Digikey.
Precios de digikey en cables de cinta se parece un poco alto en mi mente. El tipo de cable de cinta que estamos utilizando es muy estándar, y es probable que tenga en su armario, o disponible para el cambio de bolsillo en un viejo almacén de equipo. El cable de cinta es el mismo tipo exacto usado por unidades de disquete y cables IDE de 40 pines.

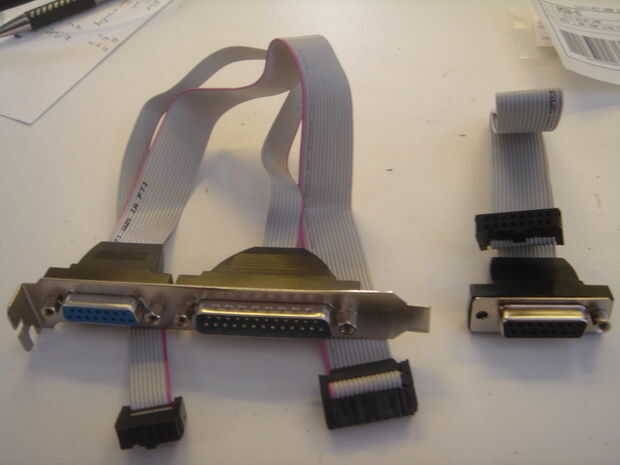

La salida fue diseñada para ser un puerto hembra DB-15 para un par de buenas razones. Uno de ellos es que es el mismo puerto utilizado como un puerto de juegos de PC. Un número de fabricantes no ponen el puerto de juegos de la placa base sí mismo, pero incluir una pieza que va en una ranura de expansión con un puerto de juegos en él y un cable de cinta conectarlo a un cabezal de la placa base. Estos pueden encontrarse en un montón de tienda para equipo en buen estado muy baratos. Los que en la foto a continuación fueron comprados por 50 centavos en una tienda local.
En la revisión 1.0 PCB, hay un defecto en la cabecera que conecta a este cable de cinta de 15 pines que hará que el chip funcione mal, sobrecalentamiento y posiblemente destruir el PIC. Por favor verifique la instalación Instructable para más información sobre cómo modificar el cable para que funcione correctamente. Si usted tiene un tablero después de la 1,0 revisión, no preocuparse, simplemente use el cable como-es, se corrigió el problema de PCB.
