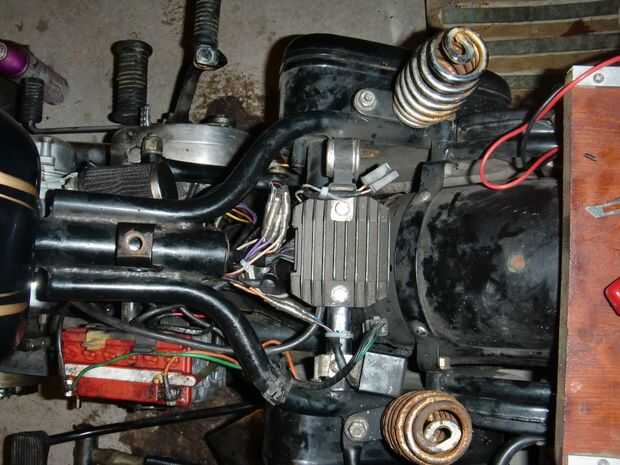

Paso 5: Sujete la parte nueva
Una vez que físicamente está conectado, tienes que hacer el cableado.
ESTE ES EL PUNTO DE NO RETORNO. Usted necesita cortar el bloque del conector del extremo de su telar del cableado y el extremo del rectificador regulador y los cables se unen.

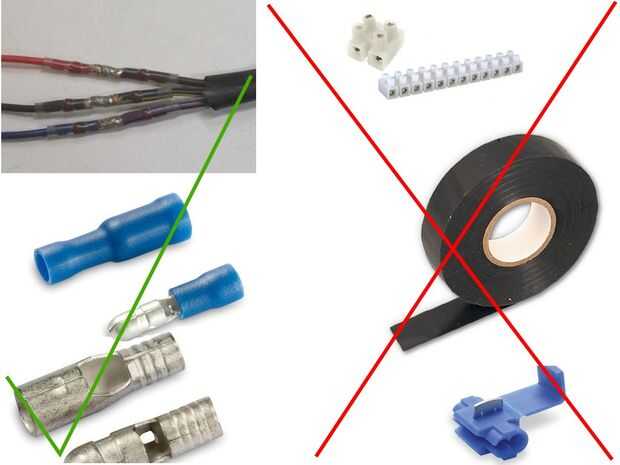

Esto sería un buen momento para expresar un bugbear personal mío. Scotchlocks, tornillo-en el bloque de chocolate y trenzados de cables pelados juntos entonces grabado sobre tienen ningún lugar en el cableado de la moto. Fallan porque no agarre el aislamiento y no selle el cable a la entrada de agua.
Necesitará usar cualquier pliegue no aislado con silicona mangas, Plegadores aislados o uniones soldadas y fi. También es muy importante que la prensa se aplica con el correcto dado que prensan. Esto se hace correctamente, puede tirar con una fuerza de más de 20 kg una encrespadura y permanecerá unido.

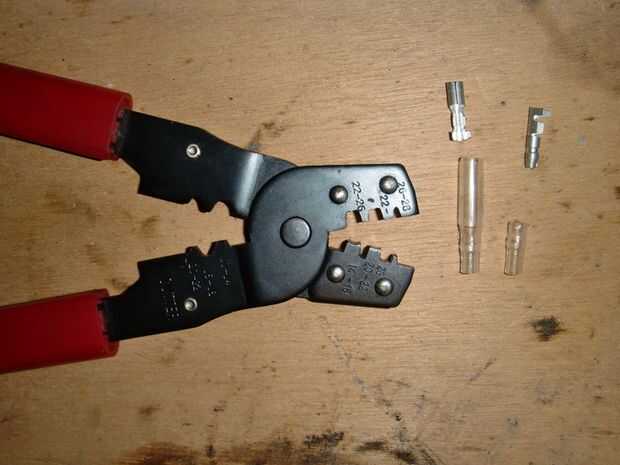

Yo personalmente postró utilizar encrespaduras no aislado. He adjuntado una foto mostrando a éstos junto con la herramienta que prensa correcta para el montaje de les. Voy a asumir que usted sabe cómo usar estas herramientas.
So. Tienes cuatro cables en el enfield y cinco o seis hilos en el reg/rec. Eso es un poco confuso, pero no hay que preocuparse, todo será revelado.
El Enfield sólo tiene dos fases de carga, no tres como las motos japonesas pero el regulador rectificador es todavía perfectamente capaz de manejar esto. Conecte los dos cables de coloreados violetas en el Enfield a dos de los conductores de fase de carga. En blanco de la de repuesto.
Conecte el cable rojo con la raya amarilla en el enfield con el cable vivo en el regulador rectificador.
Conecte el cable negro en el enfield con el cable de tierra en el regulador rectificador
Todo lo que necesitamos es algo que conecte al en vivo en el regulador rectificador. Práctico, el blanco en el cable rojo que se conecta el relé de intermitencia cerca es un vivo por lo que podemos conectar a este. Lo hice por empalme de soldadura y tubería de encogimiento un vuelo alambre a la ya existente. También podría cortar el cable luego volver con un conector de doble bala.
Así que una vez más:
2 x cables violetas -> 2 x fases de carga
Espacio en blanco-off-> repuesto fase de carga.
Amarillo rojo -> Live
Negro -> tierra
Blanco sobre rojo de relé de intermitencia -> vivo conmutado
Estamos listos. Todo lo que necesitas hacer ahora es probarlo.
