Paso 6: Rellenar y soldar las resistencias
Me gustaria hacer mis tablas a partir de los componentes más bajo primero, especialmente si son todos la misma altura. Así, puede sólo voltee la tabla y dejarla costado del componente y dejó la mesa mantener todo en su lugar.
Mientras que la plancha se está calentando, a empezar con el primer grupo de componentes que hay que agregar: las resistencias. La mayoría de las resistencias está ahí para controlar la cantidad de corriente fluyendo a través de los LEDs, pero hay otros que sirven para hacer cosas como control de volumen de altavoz y sensor tuning.

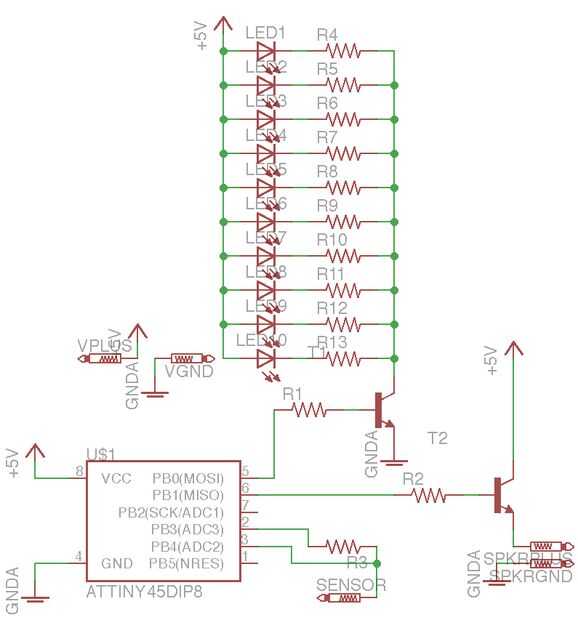

Para referencia, Nota el cuadro detallado.

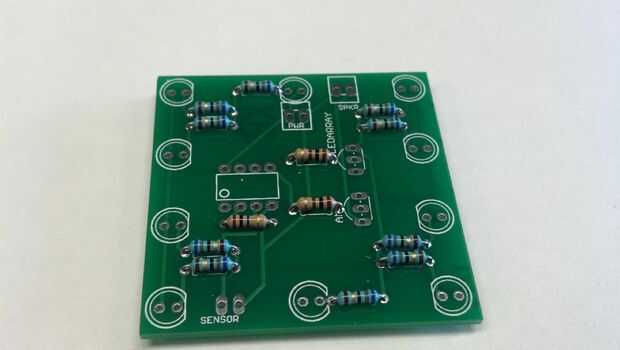

Localice su tira de resistencias de 68 ohm (código de color: oro negro gris azul). Hay 10 de estos resistores azul para colocar alrededor del perímetro exterior. Para cada uno, retire de la franja de la cinta, doblar las puntas hacia abajo de 90 grados y luego pasarlo a través de los agujeros en el mismo punto (ver la foto como guía). Resistencias no tienen ninguna polaridad, así usted no puede poner en al revés. Me gusta doblar el cable sobre justo al lado del cuerpo de la resistencia con mi pulgar y alicates de punta fina de la aguja pueden funcionar para esto, también.
Una vez que se hacen las resistencias de 68 ohmios, vamos a añadir las resistencias de 100 ohmios (código de color: marrón negro marrón). Estas resistencias conectan nuestros pines del microcontrolador a un par de transistores, uno para los LEDs y otro para el altavoz. Pernos de ATTiny85 sólo pueden fuente de 50mA, que es bastante pequeño, así que tenemos que amplificar ese actual para obtener luces y sonidos fuertes, respectivamente.
Estas dos resistencias pueden ser suelto o en una tira corta. Pertenecen justo en el centro de la Junta, a la derecha del microcontrolador (ver imagen). Repita el proceso plomo doblez y roscado agujero desde arriba.
La resistencia última a añadir es la resistencia de ohmio de 10 M (10.000.000) (código de color: marrón negro azul dorado) que se utiliza para ayudar a que el microcontrolador sea táctil sensible. Este proyecto utiliza la biblioteca CapSense implementar táctil capacitiva de detección, y con una resistencia de 10M ohm, está sintonizado para contacto directo solamente. Agregar esta resistencia final directamente debajo del lugar ATTiny85 (ver imagen).
Una vez que tengas todas tus resistencias apoyados, con cuidado voltee la placa y establecidas con las patas de las resistencias hacia arriba. Gravedad y su tablero de la mesa deben mantenerlos en lugar mientras que las piernas de la soldadura. Me gustaria hacer una pierna de cada resistor primero por lo que sé no van a ninguna parte, pero puede utilizar cualquier técnica que te gusta.
Con todas las piernas abajo, puede ser difícil saber cuáles todavía tienen que ser soldadas. Puede ser útil empezar desde la parte superior y trabajar su camino hasta el fondo. Otra cosa que puedes hacer es soldar un lote de plomos y engancharlos todos cortos.
Cuando se sueldan las puntas, cortar tan corto como sea posible.
