Paso 1: Lista manual de reparacion de partes

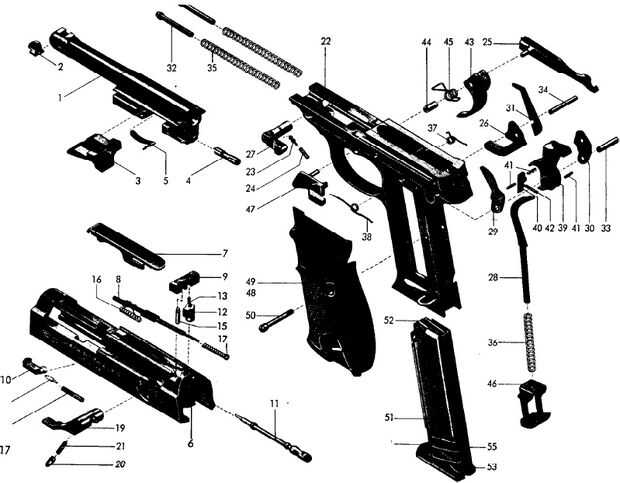

La clave de abajo se refiere al primer esquema. Otro esquema se incluye de la Walther P38 fábrica Manual, que ofrece una vista ligeramente diferente.
Deslice
AA Palanca del martillo
B resorte de perno de la leña
BB Resorte del percutor
C Perno de la leña y cubierta del indicador
CC Catch Magazine
D Puntera trasera
DD & FF Puños (uno de cada uno, izquierdo y derecho)
E Automática de disparo perno resorte de la cerradura
EE Revista Asamblea
G pasador retenedor para percutor
H cartucho indicador Pin
HH Martillo Pin
I Indicador de cartucho de resorte
II Sear o diapositivas Catch primavera AKA diapositiva parada retorno resorte
Perno de la leña de J
JJ Gatillo
K Extractor
KK Retén de la diapositiva también conocido como parada de la diapositiva
L Émbolo del extractor
Buje de gatillo LL
M Extractor émbolo resorte
N seguro
NN Resorte de gatillo
O eyector
OO Desmontaje cierre pestillo de retención también conocido como cañón
Bloqueo de percutor P AKA levantador de bloqueo del percutor
PP Resorte de émbolo cierre desmontaje (también conocido como pestillo de retención)
Q palanca de descenso del martillo AKA seguridad martillo palanca de bajada
QQ Émbolo del pestillo de desmontaje (también conocido como pestillo de retención)
R Resorte de barra de gatillo
RR Resorte de retroceso (2 requeridos)
S gatillo
SS Émbolo, también conocido como retroceso resorte guía (2 requeridos)
T Para dorar
TT Bloque cierre operativo Pin
Pin para dorar U
UU Bloque de cierre
Puntal de martillo V
VV de bloqueo resorte bloque (retención)
W montaje del martillo
WW Cañón
X martillo palanca de resorte
Mira XX
Perno de eje Y puntal
Z eje de la palanca martillo
