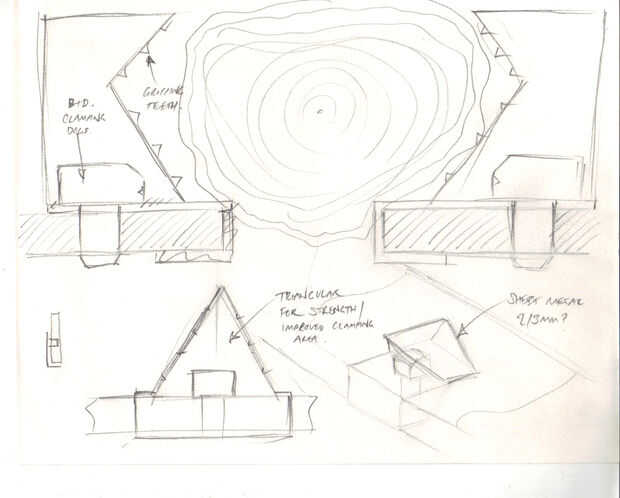

Paso 4: Bocetos y maquetas

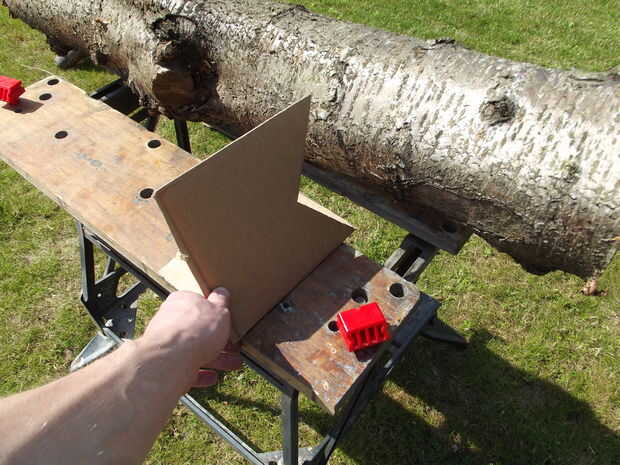

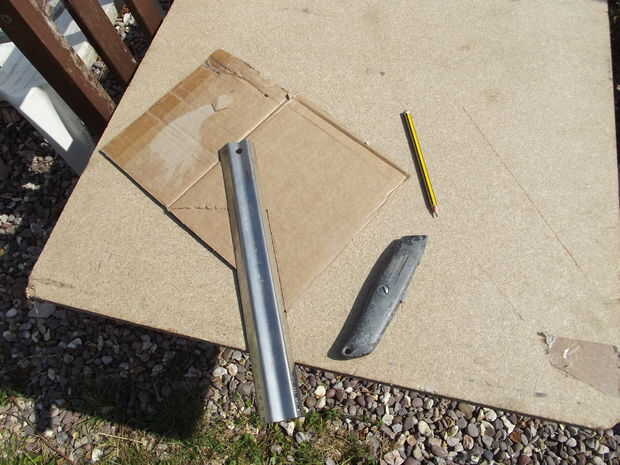

Después de la experimentación un poco a lo que parece ser el tipo adecuado de tamaño, se me ocurrió una forma áspera que era feliz, agregar pedacitos de cartón cuando sea necesario con cinta de enmascarar. He utilizado un punzón de 20mm para cortar un par de orificios correspondientes a los agujeros en la tapa del Banco, aparte de 75mm.

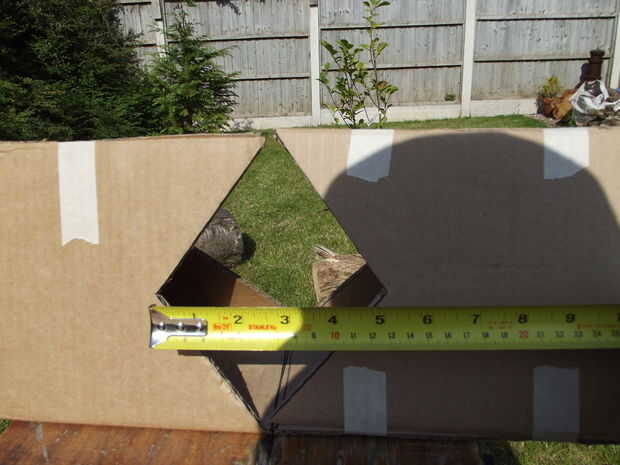

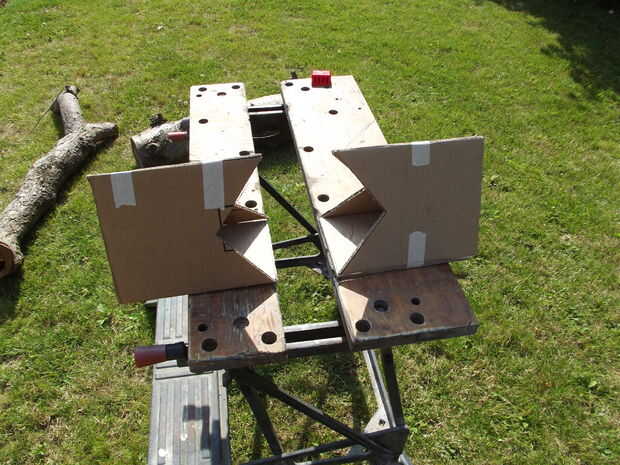

Tomar algunas medidas con las mandíbulas en su mínimo de cierre de ancho, me di cuenta que sería difícil en la posición de los maxilares para permitir la sujeción de troncos más pequeños con dos abrazaderas directamente enfrente de uno otro, y sería conveniente posición offset como el registro comenzado a reducir de longitud. Para registros de tamaño en el límite superior, sin embargo, todo parecía bien.

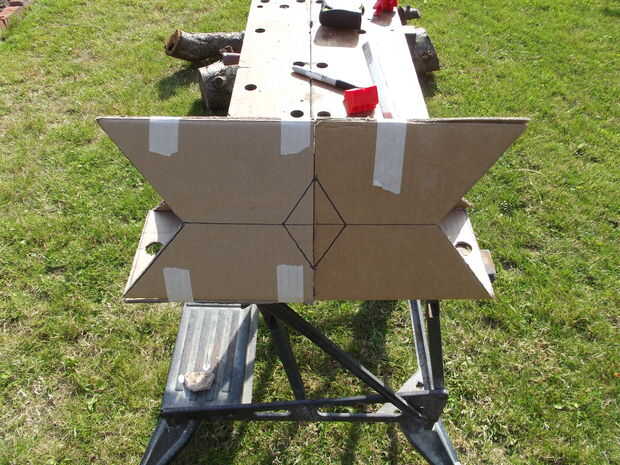

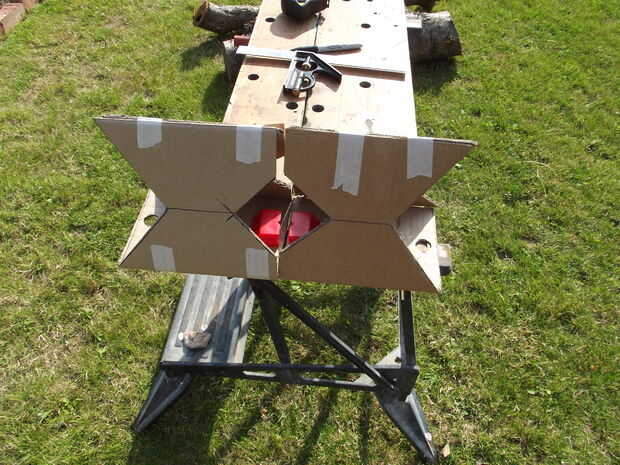

Mientras que esto dándole vueltas, llegué a la idea de que las mordazas reversibles y añadiendo una 'v' más pequeño en el otro extremo. Se agregó un tercer agujero para permitir el montaje en cualquier orientación.

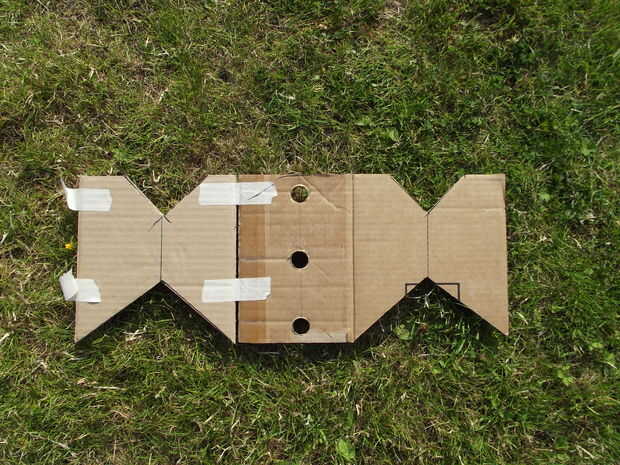

Cuando estaba feliz con esto, se desarrolló el cartón y tenía un desarrollo de la forma que necesitaría para corte en acero suave.
Más modelos en la cartulina era posible en esta etapa, pero decidí ir directamente a la mesa de dibujo de CAD y crear dibujos para hacer un prototipo completo en acero. Otros materiales no permiten la prueba del diseño y como soy lo bastante afortunado como tener acceso al equipo, utilizando CAD/CAM me permite hacer un prototipo de trabajo muy rápidamente.
