Paso 1: Conexión del hardware
Si desea conectar el Ethernet Shield con un Arduino Uno o Arduino Leonardo Board, realmente no necesita ningún cableado. Lo único que tienes que conectar con la configuración serían los sensores.
Partes:
- Arduino Nano Rev3 (probado también en Leonardo y UNO)
- Escudo de Ethernet
- Fotoresistor

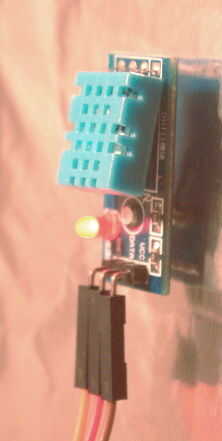

- DHT11 Módulo de humedad
- 1 x 4, 7kΩ
- 1 x 10kΩ
- 1 x condensador cerámico 100nF
Por supuesto puede utilizar otros sensores con otros requisitos, por eso no incluyo a las hojas de datos o modelos específicas. Siempre asegúrese de que usar componentes recomendados por los productores de los sensores.
Base de la conexión entre el Nano y el Ethernet Shield en esta entrada Arduino Nano con Ethernet Shield por ntewinkel.

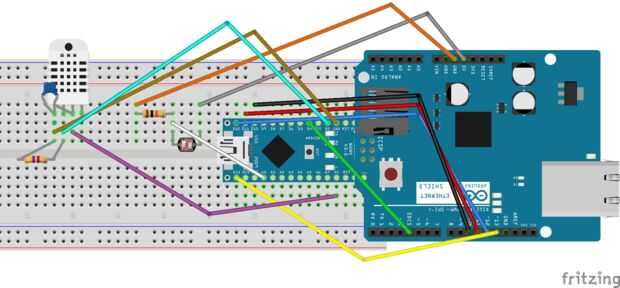

Cableado:
amarillo
- D13 en NANO-13 ~ el Ethernet Shield
azul
- D12 en el NANO-~ 12 en Ethernet Shield
rojo
- D11 en NANO-~ 11 en Ethernet Shield
negro
- D10 en NANO-~ 10 en Ethernet Shield
verde
- D4 en el NANO-~ 4 Ethernet Shield
Cyan
- DATOS sobre DHT11 – D2 en NANO
marrón
- GND en DHT11 – GND en NANO
púrpura
- VCC en DHT11 – 5V en NANO
Blanco
- 1 el fotoresistor – A0 en NANO
gris
- 2 el fotoresistor – 5V en Ethernet Shield

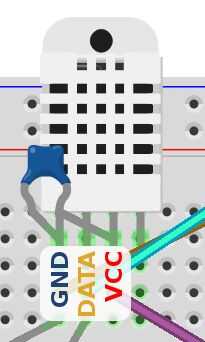

Como se puede ver en el gráfico de arriba, también hay resistencias pull-up adicional y un condensador. Conecte los 4, 7kΩ resistencia entre la tierra y los datos de la DHT11. El condensador de 100nF entre VCC y GND de la DHT11. La última parte – una resistencia 10kΩ – debe colocarse como un resistor de pull-up para el fotoresistor desde el pin de datos a la tierra (en Ethernet Shield en mi caso)
