Paso 4: Calcular el desplazamiento
Para saber exactamente donde la broca de la tierra te necesita calcular cuánto para desviar la trayectoria en Illustrator para que el router realmente corta en el lugar correcto.

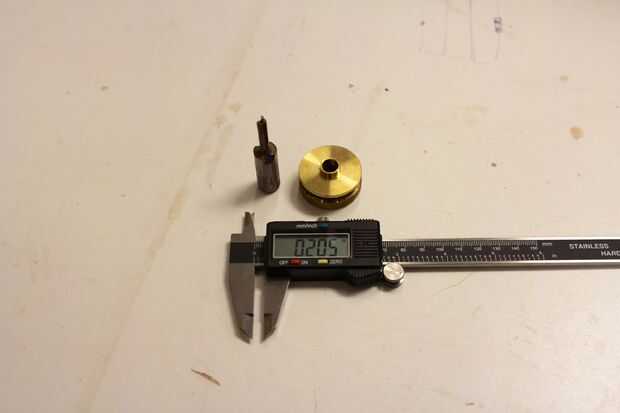

Mida el diámetro de la broca de fresadora.
Mida el diámetro exterior del buje.
Reste el diámetro de la broca de router del diámetro de buje y dividir por 2.
o
Offset = (buje D - broca D) / 2
Tomar este número y ruta de acceso--> Offset en illustrator por esta cantidad (más un décimo de pulgada para efectos de la separación).
Ahora debería ver un camino más grande fuera de su ruta original. Eliminar la ruta original, excepto el camino desvío como un tipo de archivo que el cortador del laser puede leer, en mi caso un .svg y enviar a la cortadora láser.
