Mostrar Letras y palabras en el osciloscopio (3 / 5 paso)

Paso 3: Un poco de teoría aburrida

Los filtros de paso bajo RC se utilizan para eliminar la inquietud de las 2 señales PWM. El PWM señales de saltar de un punto a y la interpolación entre ellos es hecha por la curva de carga y descarga del circuito RC.

Si necesita más información ir a la página web del creador donde se puede encontrar también el código http://www.johngineer.com/blog/?p=648. Sólo recoger su código y lo modificó.

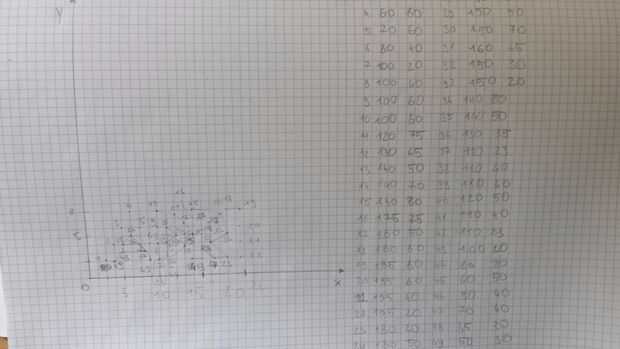

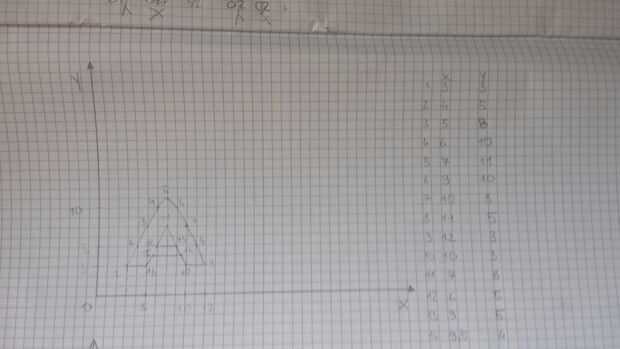

¿Qué hacer ahora? Tomar un papel y empezar a dibujar qué forma quieres ver en el ámbito de aplicación. Debe dibujar en una gráfica y anote la coordenadas x, y y multiplicarlos x10. Más puntos tienes, más precisa será la imagen pero el parpadeo en el ámbito de aplicación será superior por lo que si tienes muchos puntos a utilizar para el filtro de paso bajo K 8,2 y 0.047uf en su lugar. Para mejorar su forma también conjunto ON el persistir de parámetros del ámbito
