Mostrar temperatura en LCD con STS-21(I2C) (4 / 5 paso)

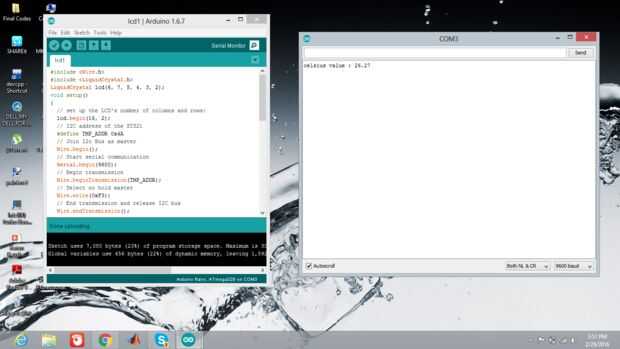

Paso 4: programación

#include

#include LiquidCrystal lcd (6, 7, 5, 4, 3, 2);

void setup()

{

configurar número la pantalla del LCD de columnas y filas

LCD.Begin (16, 2);

Dirección I2C de la STS21

#define TMP_ADDR 0x4A

A Bus I2c como maestro

Wire.Begin();

Iniciar la comunicación serial

Serial.Begin(9600);

Comienza transmisión

Wire.beginTransmission(TMP_ADDR);

No seleccionar a ningún maestro espera

Wire.Write(0xF3);

Fin transmisión y lanzamiento bus I2C

Wire.endTransmission();

}

void loop()

{

Comienza transmisión

Wire.beginTransmission(TMP_ADDR);

Seleccionar registros de datos

Wire.Write(TMP_ADDR);

Fin transmisión y lanzamiento bus I2C

Delay(500);

Solicitar 2 bytes, Msb primero

Wire.requestFrom (TMP_ADDR, 2);

Leer dos bytes

while(Wire.Available())

{

int msb = Wire.read();

lsb de int = Wire.read();

Wire.endTransmission();

Conversión de datos en valores crudos

int rawtmp = msb << 8 |lsb;

int valor = rawtmp & 0xFFFC;

doble y =-46.85 + (175.72 * (valor / 65536.0));

Salida de la impresión

Serial.Print ("valor de celsius:");

Serial.println(ANS);

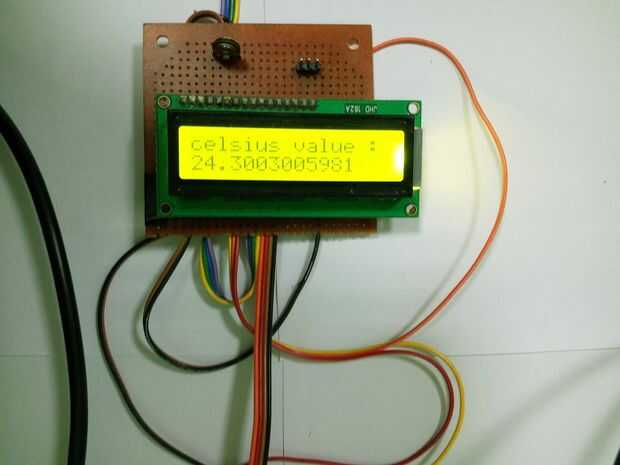

lcd.setCursor (0, 0);

LCD.Print ("valor de celsius:");

lcd.setCursor(0,1);

LCD.Print(ANS,10);

Delay(1000);

} }
