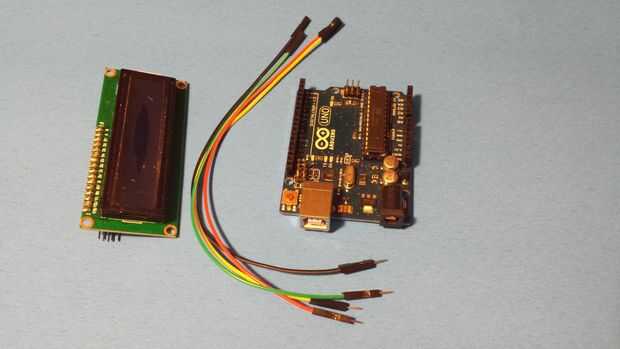

Paso 2: Conecte el LCD, LM35 y el Arduino UNO
La pantalla LCD va a utilizar es una LCD serial con una I2C.
Conectar la pantalla LCD
VCC se conecta en la + tren ve rojo en el protoboard
GND se conecta en el riel - ve azul en el protoboard
El SDA se conecta a la SDA en el Arduino
El SCL se conecta con el SCL en el Arduino
Para más detalles sobre cómo conectar visite mi instructable antes:

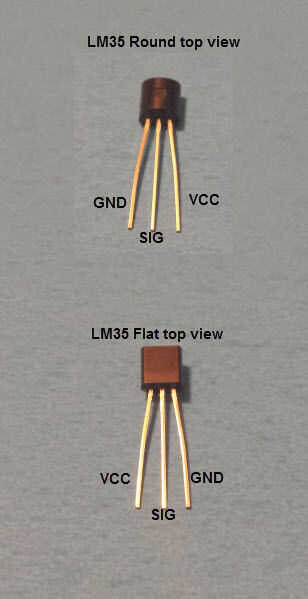

Conecte el LM35
La VCC se conecta en la + tren ve rojo en el protoboard
La GND se conecta en el riel - ve azul en el protoboard
El pin del medio se conecta en el PIN A0 (analógica 0) en el Arduino
* no olvide conectar el VCC y el GND correctamente de lo contrario el LM35 se calentará hasta 300 grados y más.
He instrucciones detalladas de LM35 y cómo conectarse a
Ahora estamos listos para el bosquejo...
