Moto + bicicleta + generador transportista, retráctil. (2 / 6 paso)

Paso 2: Nuevo diseño :)

Llamé a Departamento de relaciones al cliente de mi empresa de autocaravanas en Alemania y aprendió que su construcción de chasis está diseñado alrededor de 150kg incluyendo el portador sí mismo.

Planificación para el diseño de un portador que puede capaz llevar moto + bicicleta + generador de rampa.

Mi moto es de aproximadamente 100kg, portador sí mismo calculado como (anteproyectos) 32kg...

Tienen suficiente capacidad para la bicicleta (12kg) :))

A veces estoy usando generador Honda EU 10i (12kg) para funcionar 220V aire acondicionado durante el viaje.

Plena carga, ligeramente superior al aprobado capacidad; no dirá a nadie ;)

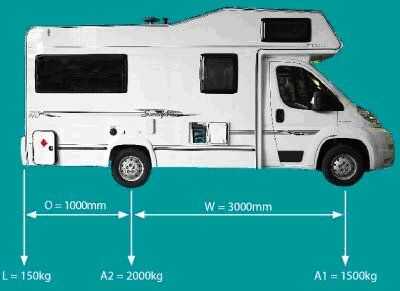

Esquema de la RV no es mío; está aquí para dar una idea básica del cálculo.

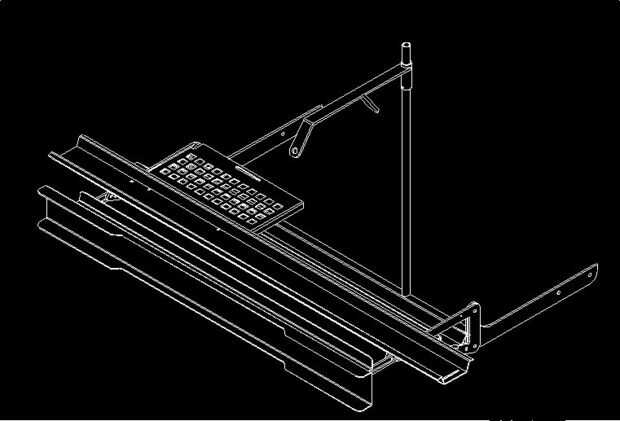

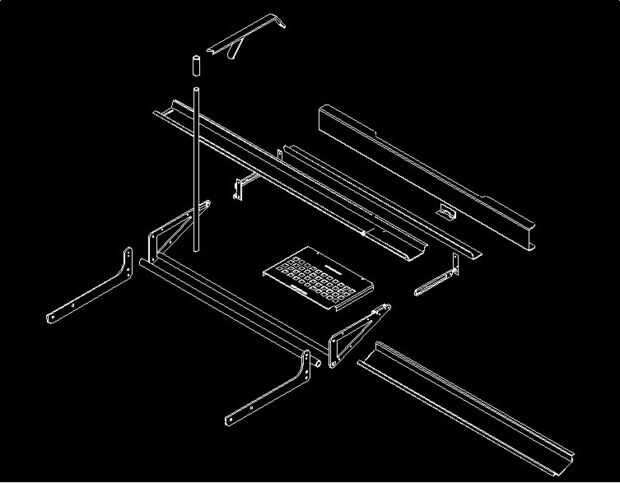

Después de diseño CAD, preparado principal piezas de madera contrachapada y comprobar si interfieren con el cuerpo de RV...
