Paso 1: Matriz de diodo

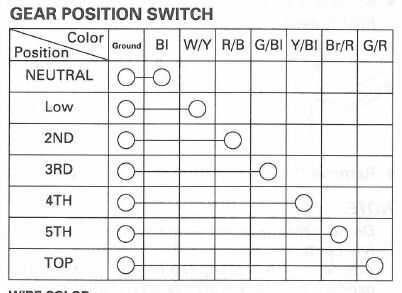

Yo quería hacer un engranaje de posición de pantalla para mi moto como yo a pelar apagado el conjunto existente de tablero de instrumentos como parte de convertir en una bicicleta de carreras. La moto tiene un interruptor en el engranaje de caja tierras de siete pins a la vez para indicar que cambios (o neutro) es seleccionado. Esto está muy bien, pero los cables de conexión directamente a los pines de un SSD crearía un lío en el que inevitablemente sería la sede de errores de exceso de vuelta, como partes de una conexión se corta a otro y empezarían a mostrar una combinación del número '1' y '2' y así sucesivamente.

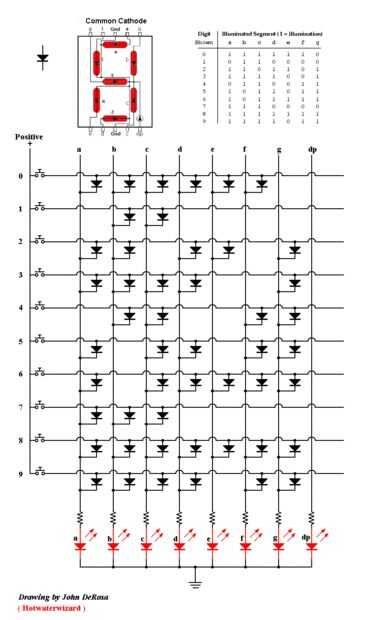

Introduzca la matriz de diodos. Este perrito obtiene alrededor de los errores causados por tener que conectan los segmentos de lo SSD y permite a cada conexión de puesta a tierra (o entrada) Mostrar sólo las partes de la SSD que desea.
En un principio iba a utilizar únicamente la matriz de diodos para conducir la unidad SSD, pero si contar los diodos en la imagen; es alrededor de 33 (demasiada soldadura para mi gusto). Esto es donde el micro chip BCD4511 y binario codificado Decimal (BCD) entran en juego.
