Paso 3: Haz soldadura

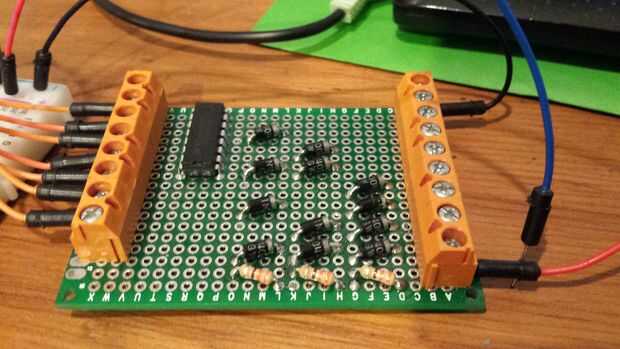

En cuanto a piezas listas ir, utilicé los siguientes:
-Resistencias de Ohm 330 (x3)
-Los diodos (x 12)
-CBD4511 (o CD4511) micro chip (x1)
-Común cátodo siete segmentos pantalla (x1)

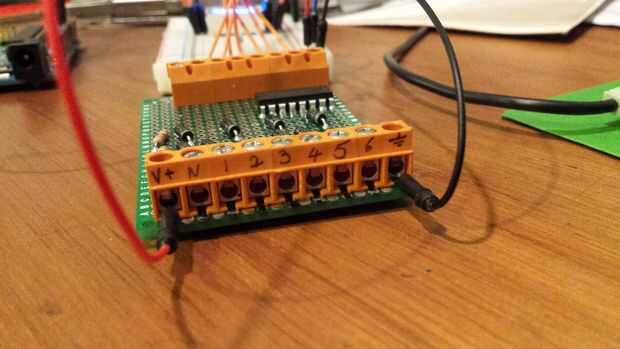

-Conectores (x16)-tenga en cuenta tengo 17 en la mía, pero uno es redundante.
-Genérico 0.12 mm calibrador de alambre (según proceda)
-Proto-board (5 x 7 cm)

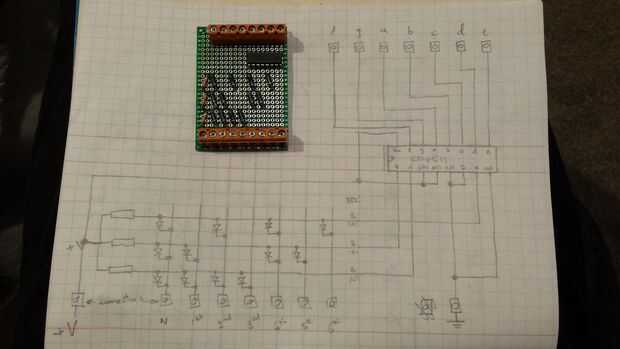

Recomiendo hacer un funcionamiento de ensayo en una Junta de soldadura menos pan primero asegúrese de que saber exactamente cómo desea diseñar el circuito. Terminé cambiando la configuración de unas 3 veces antes de llegar a parecerse a algo que vagamente me enorgullece.

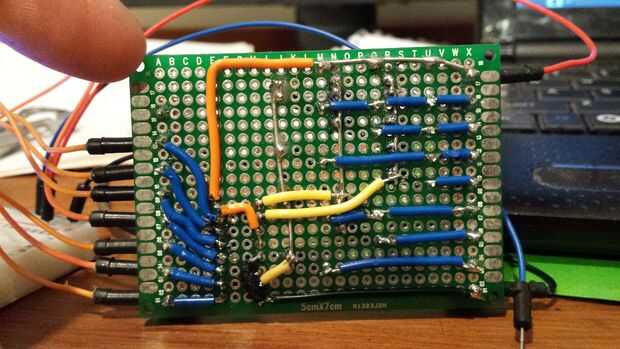

Si te fijas bien en la parte de abajo de mi circuito, notará que algunas de las viejas colas cortada de los diodos solía para construir carriles en el lado V + de las resistencias y también los lados superiores de las tres filas de diodos. No estoy seguro si este es mejor (o incluso buena) práctica pero funciona para mí, y todos los cables que he usado tienen aislamiento, mal entonces, ¿cómo puede ser? Voy averiguar que supongo...

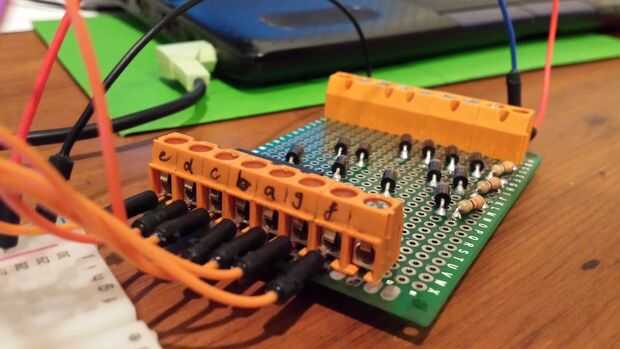

Los cables azules que he usado van desde el chip a cada uno de los conectores SSD en el lado izquierdo del tablero. En la derecha media azul conecta la señal de puesta a tierra del interruptor de moto a los diodos apropiados en la matriz. Los cables amarillos son 'A', 'B' y 'C' del BCD para el chip, la naranja es las conexiones de V + y el negro es tierra, uno de los cuales se conecta la había ' de BCD a tierra para mantenerlo tan bajo por razones descritas anteriormente.
