Paso 7: Haga un cuadro de indicadores de

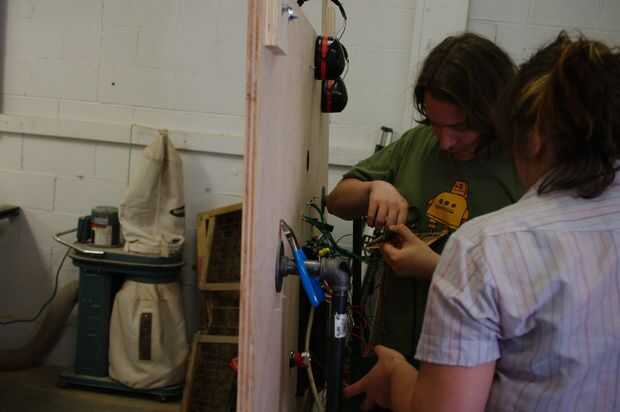

Atornille bridas para el centro de la base de puntales y la parte posterior de la Junta. Atornillar los componentes de tubería (bridas--> a los pezones de la Junta--> a codos--> a varillas largas--> a puntales de piso).

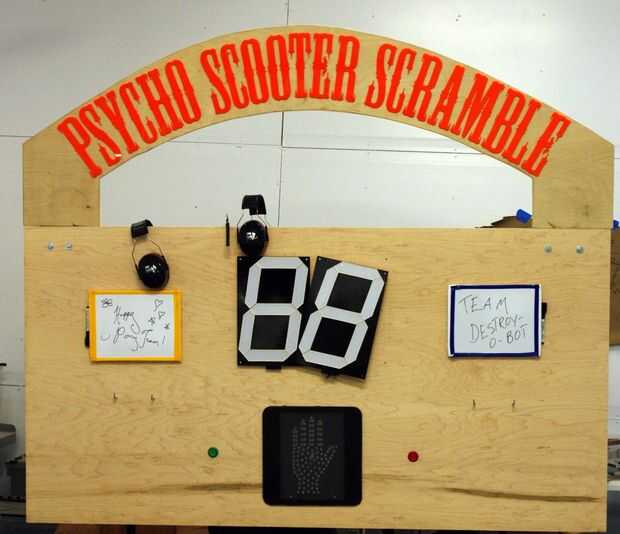

Corte sus cartas. Puede ser pegados al arco decorativo con cinta de la alfombra. Fije el arco sobre struts y pernos.

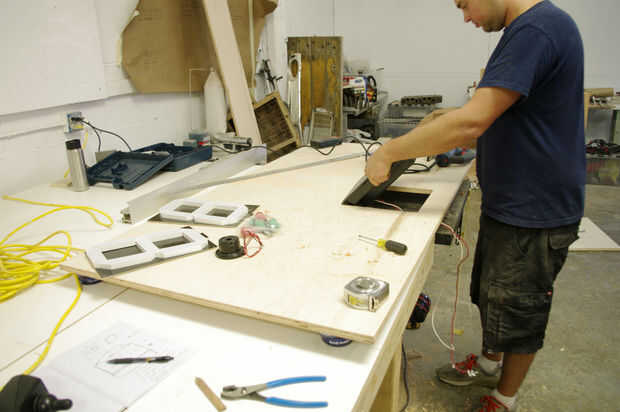

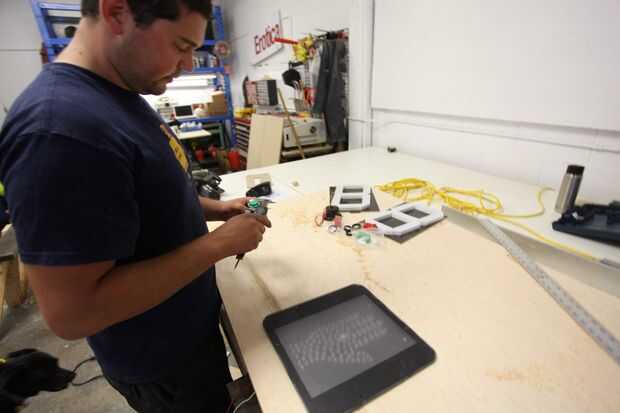

La electrónica en el marcador en gran parte consiste en dos 12" común ánodo displays de 7 segmentos, la mano parada iluminada, un zumbador, 2 botones de arcade y un circuito basado en Arduino.

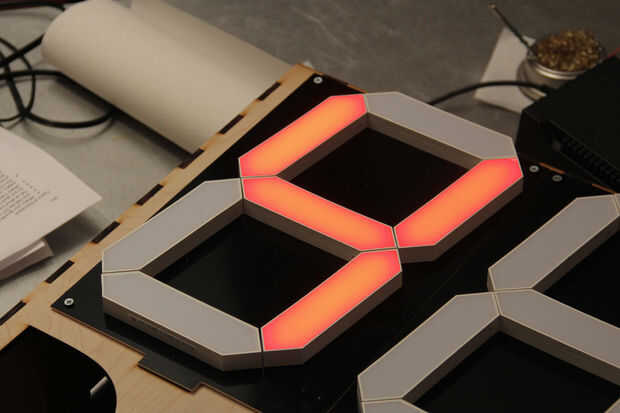

La muestra seg 7 fueron controlado por los pines A0-A5 y D0-D7 de la Arduino a través de un Darlington 2803 (a la fuente más actual). Cada seg de las pantallas gigantes 7-seg estaba formado por cuatro líneas paralelas de 15 LEDs rojos en serie. Va de una CA de 35V DC fuente de alimentación. Aparte de la corriente especial y consideraciones de la tensión, lo gigante 7-seg se controla como cualquier otra muestra común ánodo 7 seg.
