Motor controlador BTS7960 43A (1 / 4 paso)

Paso 1: Dentro de la hoja de datos

El datasheet de este IC nos dan datos útiles

Este IC tiene un circuito de buena protección tales como:

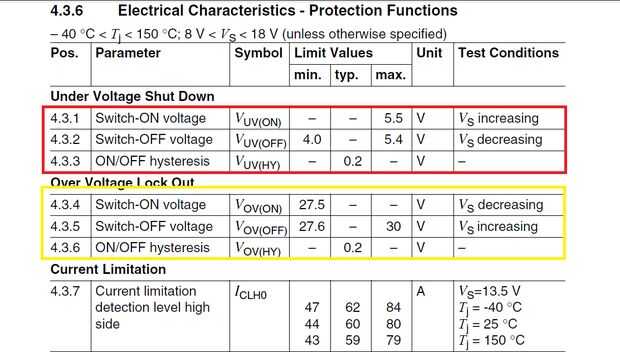

1) undervoltage Shut Down: Para evitar el movimiento incontrolado del motor conducido a voltajes de baja el dispositivo se apaga.
Si la fuente de voltaje VUV(OFF) dejen bajo 5.4V, controlador del Motor se apaga y no enciende hasta que la tensión aumentada a 5.5V o más.

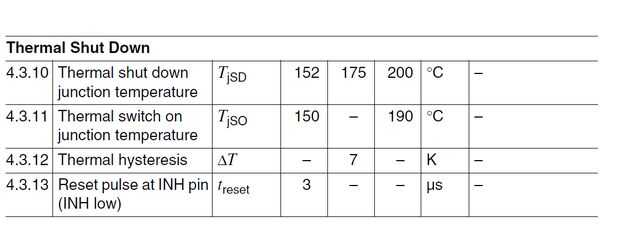

Protección contra 2): el BTS 7960 está protegido contra exceso de temperatura por una temperatura integrada
sensor. Temperatura excesiva conduce a un cierre de dos etapas de salida.

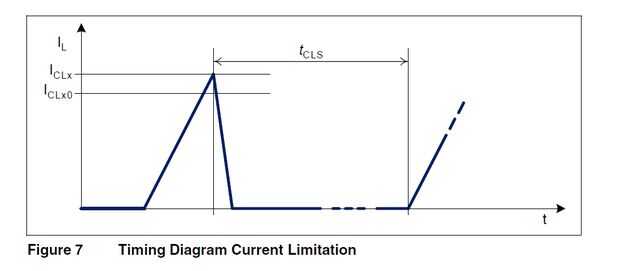

3) limitación de corriente: la corriente en el puente se mide en ambos interruptores, alta y baja de lado, si se desactiva la corriente llegando a la corriente límite (Iclx) el interruptor y se activa el otro interruptor para un cierto time(Tcls).

Usted puede leer la hoja de datos para obtener más información
