Motor controlador con Timer 555 IC (3 / 9 paso)

Paso 3: Cableado las fichas

Voy a explicar mis fotos con mis colores de los cables, puede utilizar cualquier colores te gusta :)

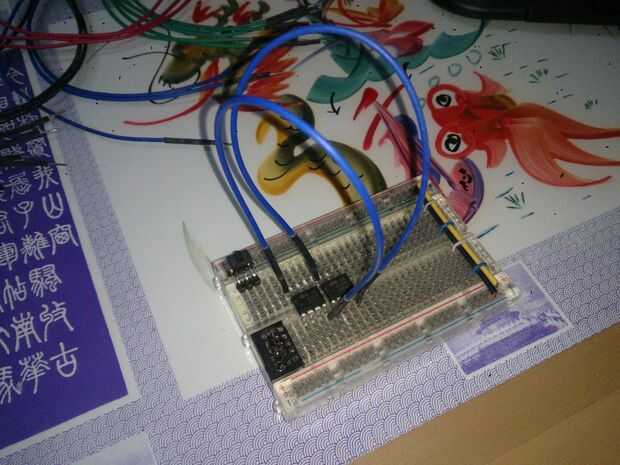

Foto 1: Cable azul conecta el pin 4 y pin 8. Hacer esto para ambos chips.

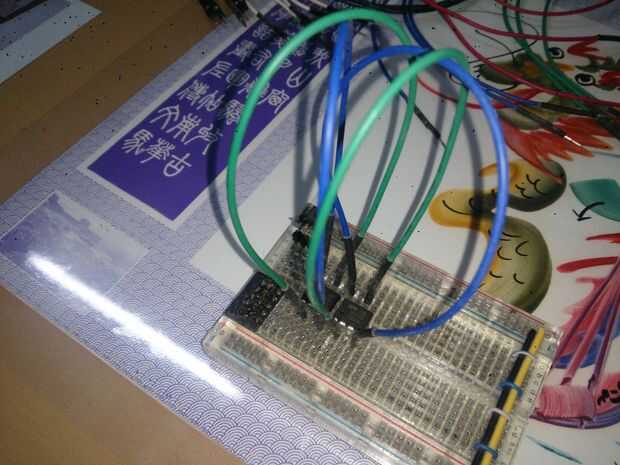

Foto 2: Cable verde conecta el pin 2 y pin 6. Hacer esto para ambos chips.

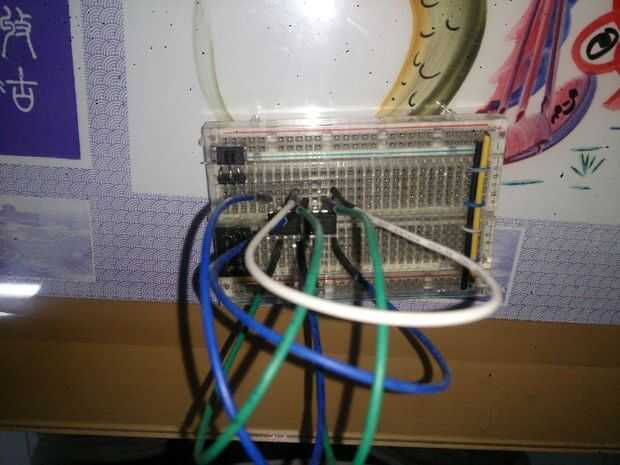

Foto 3: Cable blanco conectar el pin 5 del primer chip al pin 5 del chip segundo.

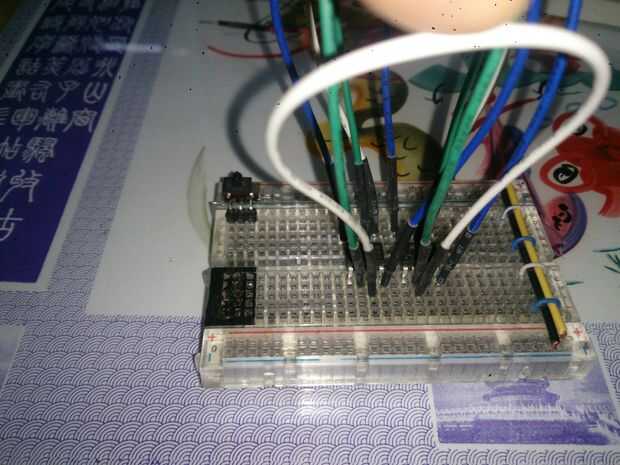

Foto 4: Otro cable blanco conectar el pin 3 (salida) del primer chip al pin 2 (trigger) del segundo chip.
