Motor controlador con Timer 555 IC (4 / 9 paso)

Paso 4: Aún más alambres

Estamos recibiendo más alambres, así que mantened los ojos abiertos :D Como sigue el número de pines, no se pierde. Mis fotos son solo para referencias.

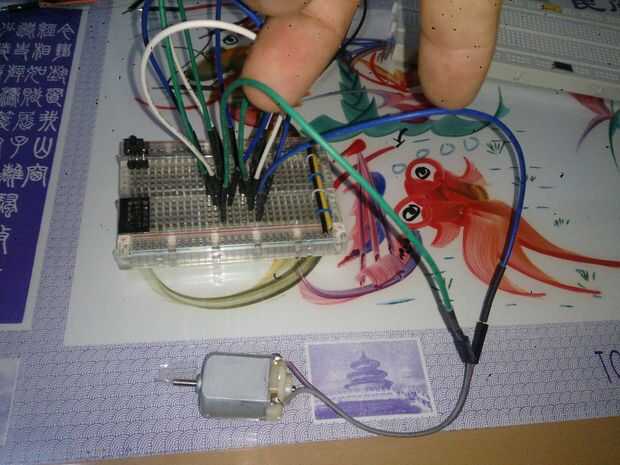

Foto 1: Cable verde conectar el pin 3 del primer chip al terminal del motor. Cable azul conectar el pin 3 del segundo chip al otro terminal.

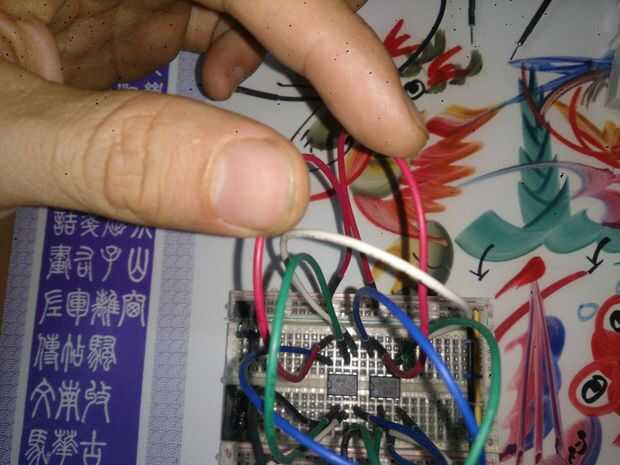

Foto 2: Cable negro Conecte el pin 1 a tierra. Hacer esto para ambos chips.

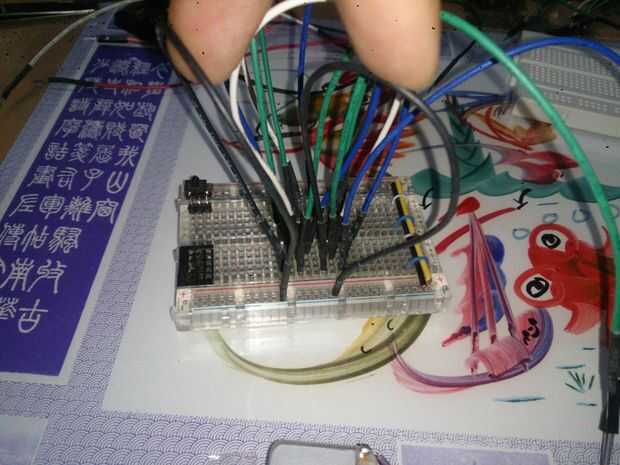

Foto 3: Cable negro conectar el pin 8 a VCC. Hacer esto para ambos chips.
