Motor controlador con Timer 555 IC (5 / 9 paso)

Paso 5: Conectar Arduino y batería

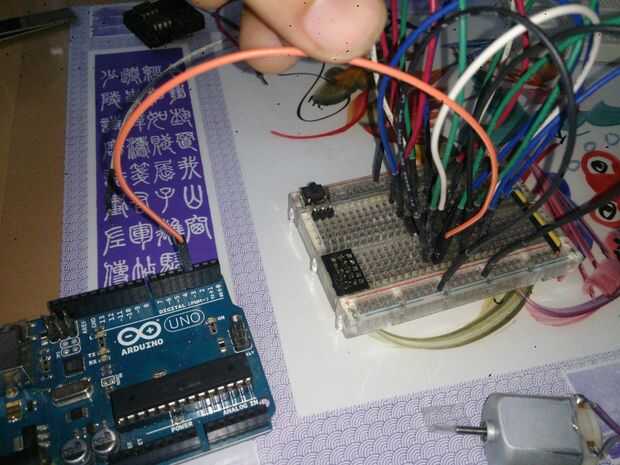

Foto 1: Cable naranja va del primer Chip pin 2 al Arduinopin ~ 3.

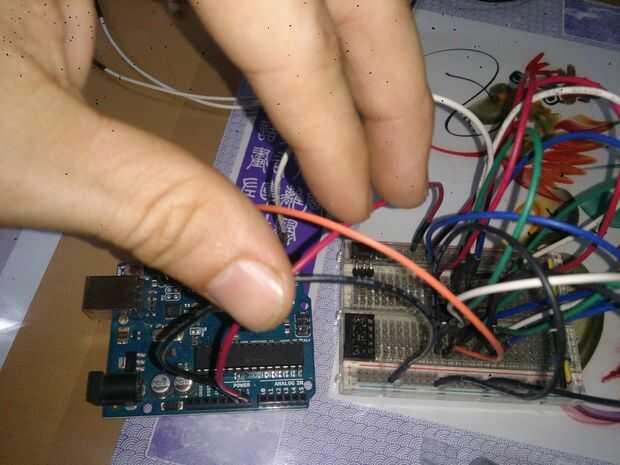

Foto 2: Cable blanco va de primer Chip pin 5 a pin Arduino 2.

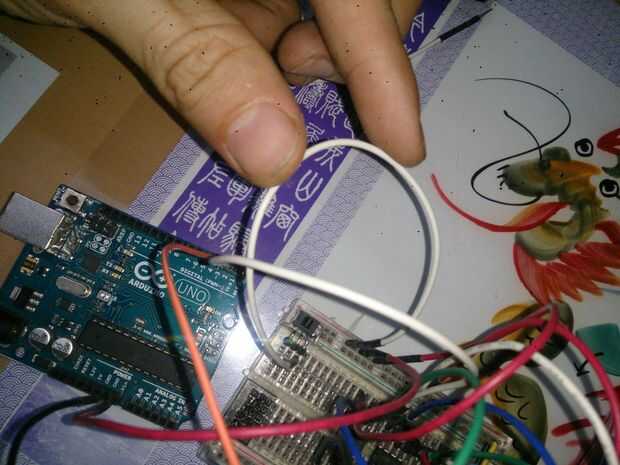

Foto 3: Cable rojo va de Protoboard VCC carril a ArduinoVIN. Cable negro va de Protoboard tierra carril a ArduinoGND.

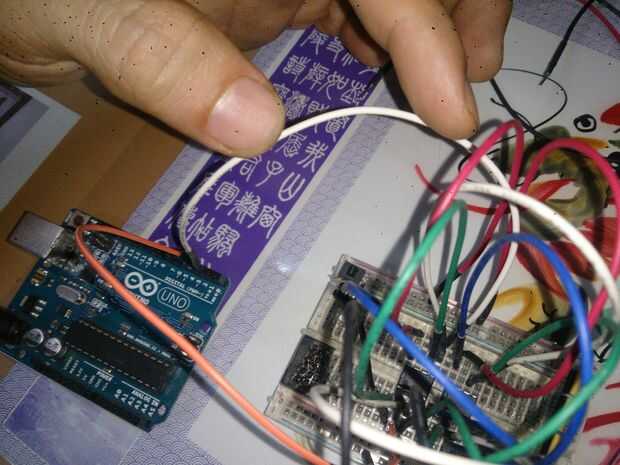

Foto 4: Cable blanco conecta placa VCC carril al terminal de interruptor (estoy fuera de cables rojos aquí).

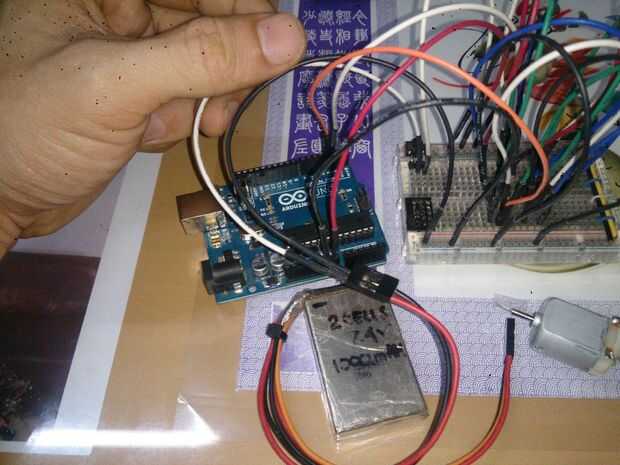

Foto 5: Cable blanco conecta el otro terminal de interruptor de batería +. Cable negro va de Protoboard tierra tren a batería -.

Ahora hemos terminado. ( ^_^ )
