Motor de animación de pantalla TFT táctil y controlador de matriz de LED 8 x 8 RGB

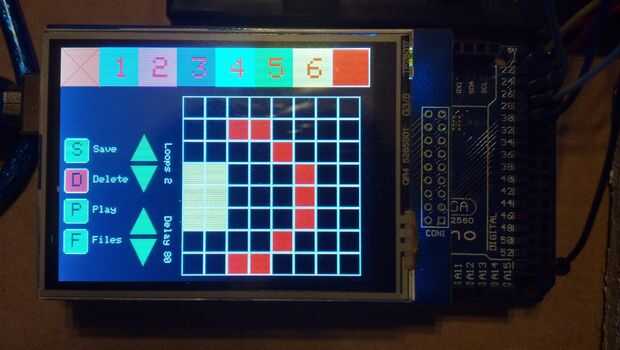

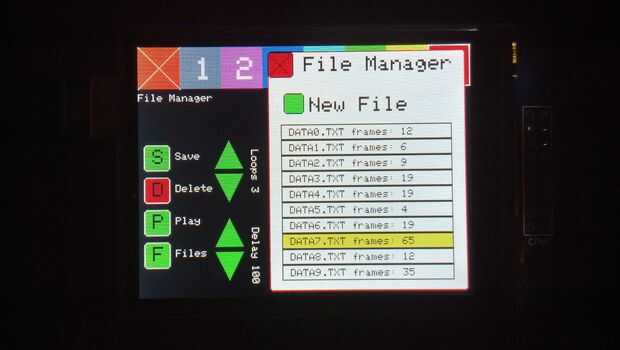

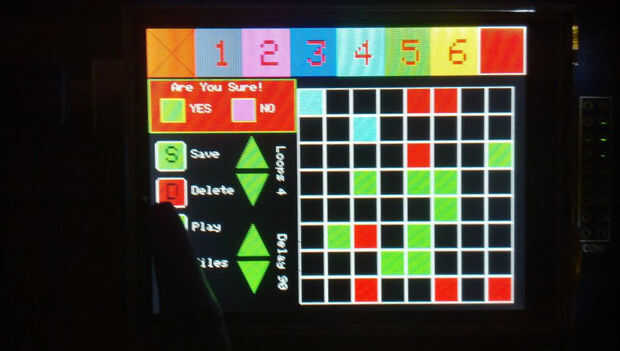

Esta aplicación incorporada tiene un montón de potencial creativo para cualquier aspirante a fanáticos de Arduino! Un motor de animación de la pantalla táctil de TFT y opcional controlador de matriz 8 x 8 RGB LED. Ver el video de introducción para más detalles:

Lo que usted necesita:

  • TFT de pantalla táctil con zócalo para SD - utilicé un R3 UNO 2,8" TFT pantalla táctil (el código fuente fue probado en este TFT y algunos ajustes podrían ser diferentes para otros TFTs).
  • Micro SD (insertos en el zócalo del SD TFT)
  • Arduino: un Mega para controlar la matriz de LED 8 x 8 opcional o un UNO para funcionamiento de TFT autónomo

Opcional: he creado una acción pedagógica para construir el tablero 8 x 8 matriz de LED RGB breakout así que no entraré en detalles en esta instrucción. Usted puede encontrar la versión aquí:

  • Matriz de LED RGB de 8 x 8
  • Protoboard para conectar la matriz de 8 x 8 a los registros de cambio.
  • 24 resistencias (220 ohmios)
  • Cambio 4 registros (74HC595)
  • Montón de cable de puente para realizar las conexiones.
Etiquetas: Animación, UNO R3 TFT 2.8 táctil, Matriz de LED RGB de 8 x 8
