Motor de comprensión y diseño de la caja de engranajes (1 / 10 paso)

Paso 1: Características del Motor

Hay varias características importantes de los motores que proporcionan información sobre un motor y sus capacidades.  Son par de salida del motor, su consumo de corriente, su velocidad de salida, su energía y su eficiencia, a su vez cada uno de los cuales voy a comentar.  Estas características son interdependientes y se pueden todos derivar de cuatro valores: libre de par de parada del motor, puesto actual, velocidad actual y libre.

Esfuerzo de torsión
Un motor de salida de par motor es la cantidad de fuerza con la que puede girar su eje de salida.  Si se aplica demasiado esfuerzo de torsión a un motor, su eje se atasque o deje de girar.  Otras características del motor se escriben comúnmente como una función de esfuerzo de torsión.  Generalmente se mide en N m unidades métricas tienen y oz en cuando inglés las unidades son necesarias.

Consumo de corriente
Consumo de corriente del motor es la cantidad de corriente eléctrica que el motor dibuja en cualquier carga dada.  A medida que aumenta la carga del motor (par motor), la cantidad de corriente que el motor aumenta linealmente.  Esta relación puede escribirse como

(1)

Símbolo	Nombre	Unidades	Descripción
Me	Corriente	Amperios (A)	La cantidad de corriente consumida por el motor
Hepuesto	Corriente	Amperios (A)	La cantidad de corriente cuando el motor se atasca
Melibre	Corriente libre	Amperios (A)	La cantidad de corriente cuando el motor no tiene ninguna carga le
τ puesto	Par pérdida de sustentación	Newton metros (nm)	La cantidad de esfuerzo de torsión necesaria para ahogar el motor
τ	Esfuerzo de torsión	Newton metros (nm)	La cantidad de esfuerzo de torsión aplicado al eje de salida del motor

Velocidad
El motor de salida de velocidad es la velocidad de rotación que hace girar el eje de salida.  Como la carga en el motor aumenta, la velocidad de salida disminuye linealmente.  Esta relación puede escribirse como

(2)

Símbolo	Nombre	Unidades	Descripción
ω	Velocidad	Rondas por minuto (rpm)	La velocidad de rotación del motor eje de salida
ω gratis	Velocidad libre	Rondas por minuto (rpm)	La velocidad en que se da las vueltas del motor cuando no tiene ninguna carga
τ puesto	Par pérdida de sustentación	Newton metros (nm)	La cantidad de esfuerzo de torsión necesaria para ahogar el motor, o evitar su eje de rotación
τ	Esfuerzo de torsión	Newton metros (nm)	La cantidad de esfuerzo de torsión aplicado al eje de salida del motor

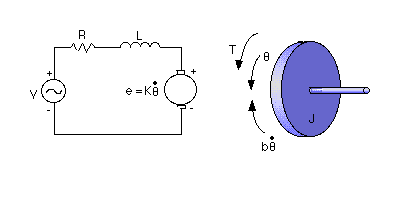

Crédito de Foto: http://www.engin.umich.edu/group/ctm/examples/motor/motor.html
