Paso 2: Cortar las piezas "Cárter"

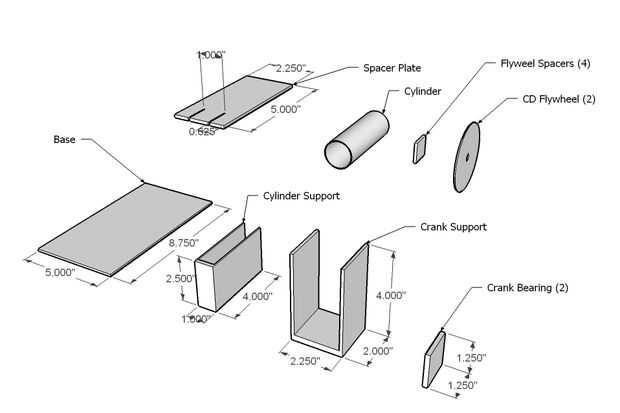

Cortar las 4 partes principales: Base, placa distanciadora, apoyo del cilindro y manivela de soporte. Uso de las mediciones encontradas cuadro 1 abajo. También consulte el cuadro 4 para ver lo antes de que se doblan. Estas piezas se cortan de la misma cartulina grueso corrugado. Puedes etiquetarlas, como el de apoyo del cilindro y manivela de soporte están cercanas en tamaño y se pueden confundir con la parte equivocada.
* Punta- si haciendo esta actividad con un grupo grande, asegúrese de que cada uno escribe sus nombres en cada pieza! Las cosas tienden a obtener establecidas y luego olvidado o recogido en accidente por otra persona.

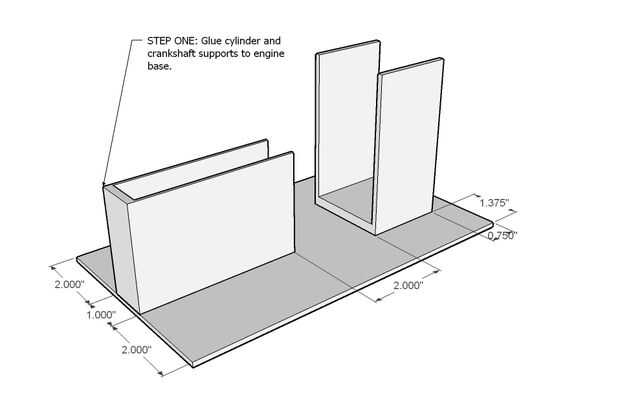

Unir las piezas principales: marcar en la Base de la ubicación de montaje (las mediciones se muestra en la figura 2) el soporte y apoyo a la manivela. Marque en el soporte de apoyo del cilindro y manivela las líneas de la curva como se ve en la última foto (medidas encontradas otra vez en el cuadro 2). Las líneas de puntuación y doblar las piezas. Pegarlos a la base como se muestra en el cuadro 2. Inserte la placa del separador. Es importante que lo suficientemente lejos hacia abajo que la biela no golpearlo, pero lo suficientemente lejos para consolida las ayudas.
* Punta- si haciendo esta actividad con un gran grupo, hacer plantillas de estas cuatro partes primero puede acelerar el proceso, pero sus buenas prácticas con la regla si no!

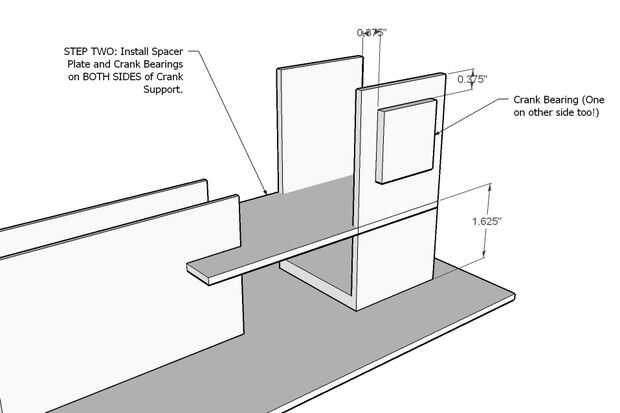

Coloque los "cojinetes": cortar dos cuadrados de cartón. Tamaño no importa en estos pero deben ser por lo menos 1" de cuadrados. Pegar en la cara exterior del soporte de la manivela como se muestra en el cuadro 3. Debe estar centrados como a como sea posible y la misma distancia de la parte superior, después utilizarlos para alinear los agujeros para el cigüeñal.
