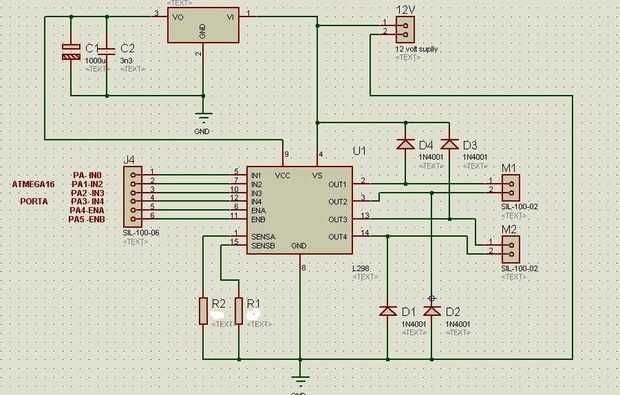

Paso 2: Circuito Digram
M1 conectado a la bobina A para motor paso a paso.
M2 conectada a la bobina B para motor paso a paso.
Resistencias R1 y R2 1 Ohm para limitar la corriente.
Recomienda para probar el L298 circuito antes de conectar el micro controlador para evitar cualquier daño para el chip del Atmega16.
Para probar el circuito, conectar motor de CC de 12 voltios dos uno con para M1 y la M2.
Conecte + 5 voltios a ENA, ENB & IN1 (ahora M1 debe girar en dirección específica, M2 apagado).
Conecte + 5 voltios a ENA, ENB & IN2 (ahora M1 debe girar en sentido contrario, M2 apagado).
Conecte + 5 voltios a ENA, ENB y IN3 (ahora M2 debe girar en dirección específica, M1 apagado).
Conecte + 5 voltios a ENA, ENB & IN4 (ahora M2 debe girar en sentido contrario, M1 apagado).
Si pasa la prueba con éxito puede ahora conectarse L298 ATmega16 circuito como abajo:
PA0---IN1
PA1---IN2
PA2---IN3
PA3---IN4
PA4---ENA
PE5---ENB
También se encontró la hoja de datos adjunta L298 para obtener más información.
