Motor de Stirling de la viga a pie (7 / 11 paso)

Paso 7: Colocar la viga

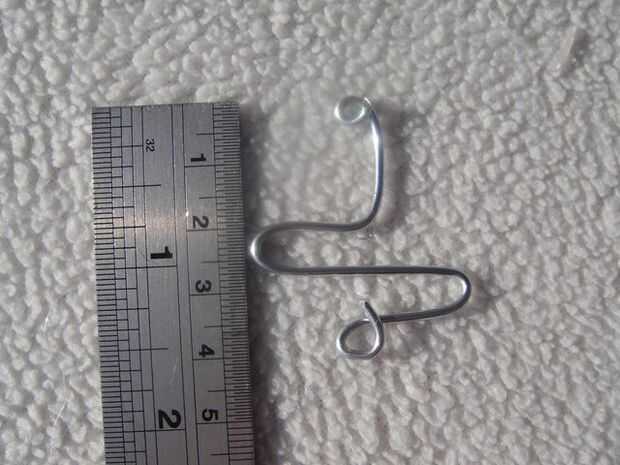

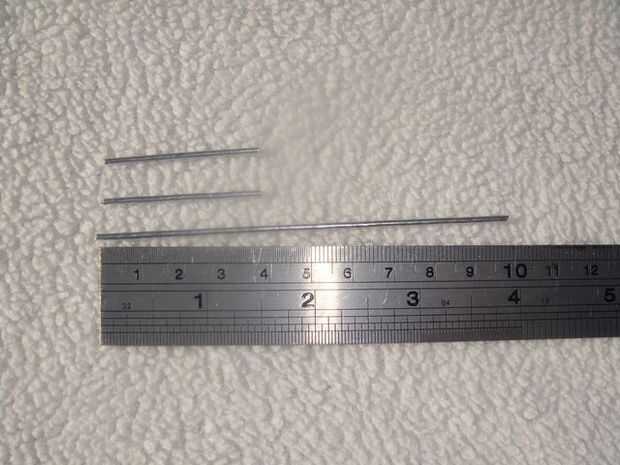

Corte 3 pedazos apagado el alambre enderezado. Dos en unos 40mm de largo y uno de 100 mm de largo. Para conectar el desplazador, usted necesitará hacer un zig zag con un lazo en ambos extremos (la foto que mejor explica esto!).

La biela de displacer se basa en uno de the40mm pedazos de alambre que antes con un espaciador de paja. Este hilo a través del agujero del rodamiento más alejado del centro de la viga.

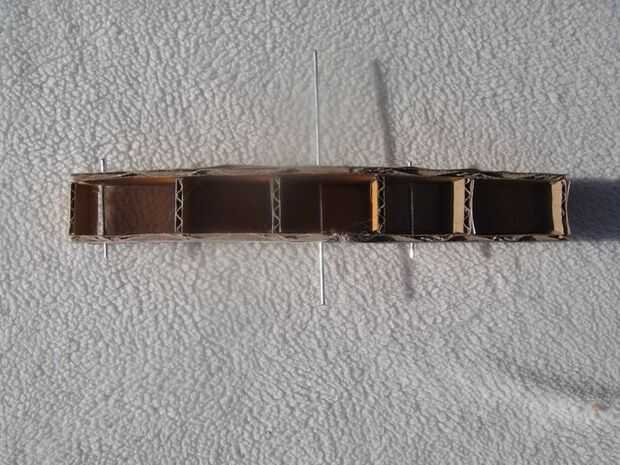

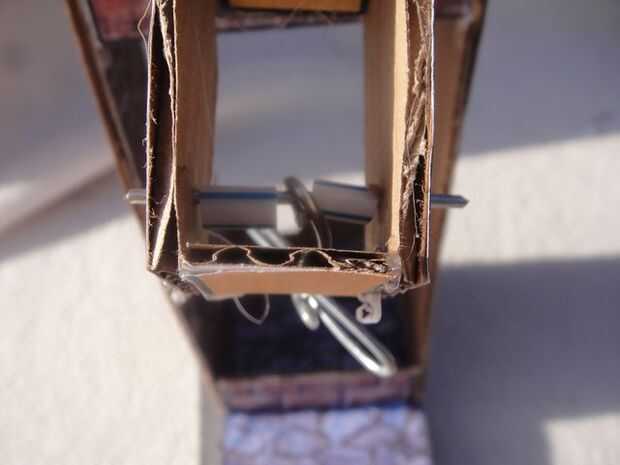

La viga es de centro. Tiene un espaciador paja ambos lados. El espacio en la parte posterior es de aproximadamente 35mm y en la parte delantera unos 20mm. Compatible con la pieza de 100mm de alambre de la viga, debe ser suelto y moverse libremente.
