Motor de Stirling de lata (5 / 10 paso)

Paso 5: desplazador

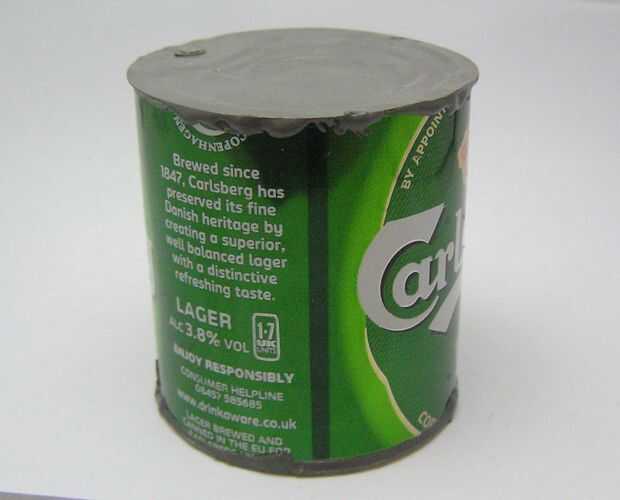

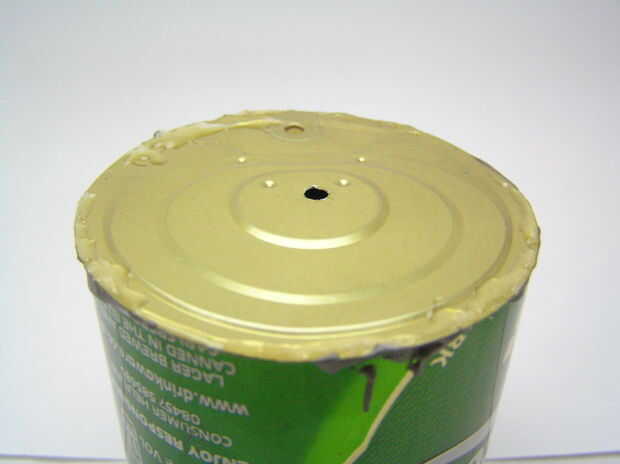

El desplazador es una sección de corte de una lata de cerveza de aluminio, con tapas tomadas de otras latas pegadas sobre los extremos para hacer un cilindro terminó plana.  Esto hizo el displacer hermético, por lo que para evitar el riesgo de someter a presión y explosión en el motor hice un hoyo pequeño "respiro" con una aguja.  La placa de extremo superior fue perforada en el medio y una sección de varilla de acero pegada en él.  La barra de acero que tenía es un ajuste deslizante en el tubo de latón, que ofrece baja fricción sino un sello casi hermético, así que era ideal para el sello de barra de desplazamiento.

La longitud del desplazador es importante-que debe tomar cerca de dos tercios del espacio interior del cilindro.  Trabajé hasta qué punto la manivela mi motor iba a mover (el "tiro", unos 20mm), y resta que la longitud del desplazador cilindro (90mm) para encontrar el tamaño más grande el desplazador fuera (70mm).

Realmente pega la varilla en el desplazador con él dentro del motor una vez que había montado el cilindro del desplazador para asegurarse de que los dos arriba alineado - si todo fue medido con suficiente precisión esto sería innecesario.  Usé el JB Weld para esta combinación como resinas epoxi de fraguado rápido tiende a ablandarse a altas temperaturas.
