Motor del eje de la bicicleta eléctrica - cómo reemplazar un Sensor de efecto Hall (4 / 5 paso)

Paso 4: Quitar error Sensor

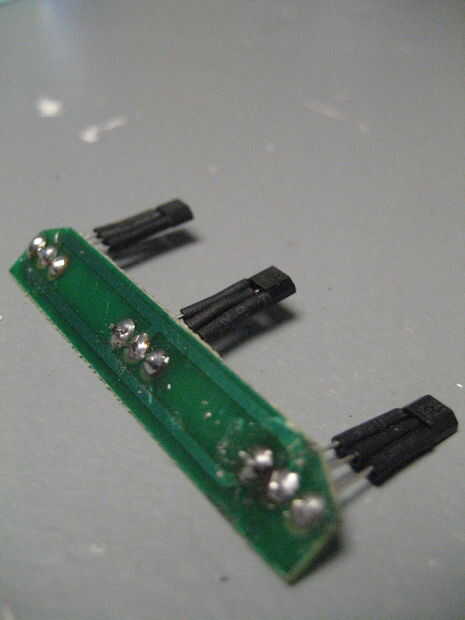

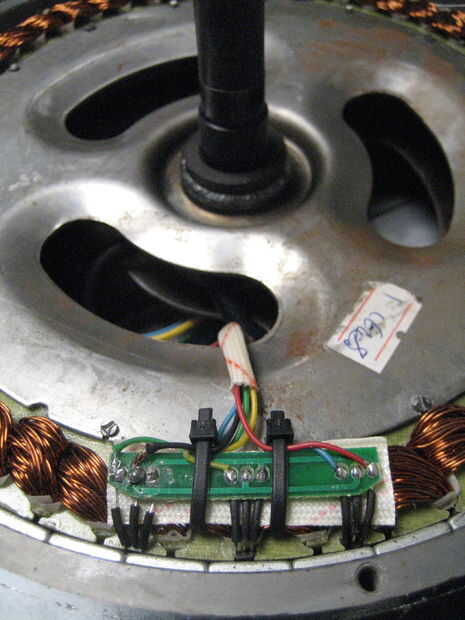

Como se puede ver en la imagen, la Junta cables y el sensor está asegurada a los radios de yugo de estator con bridas pequeñas. Utilice su cortador de alambre para cortar los lazos y libre de la Junta del sensor. Con el soldador, o mecha de soldadura, quitar la soldadura de todos los cinco conductores y empujarlos hacia el lado. Esto también debe liberar el tablero de sensor, que debe dejar de lado.

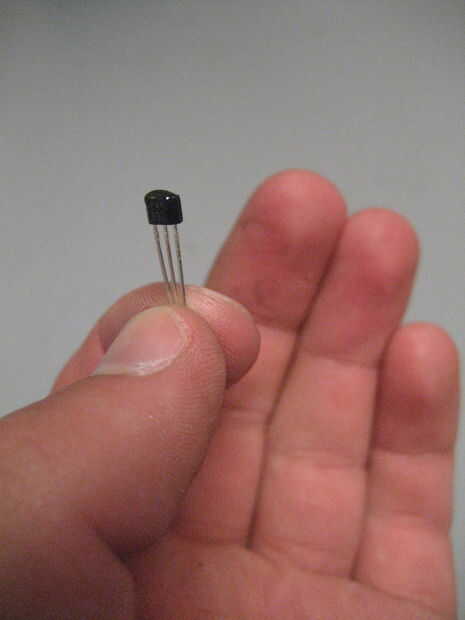

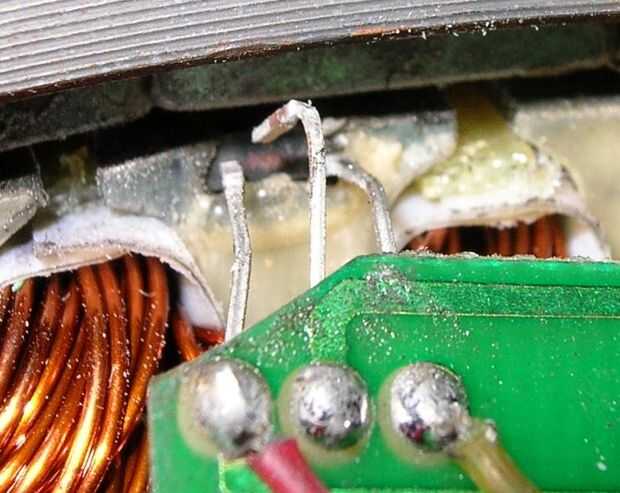

Con sus pinzas, tire de las malas sensor (o los tres, si quieres), limpiar el sensor bien, inserte el nuevo sensor y pegamento en su lugar (el pegamento es opcional). Vuelva a colocar y la Junta del sensor, entonces el sensor cables y alimentación de la soldadura.

Aquí, es conveniente cada sensor de prueba de continuidad con el multímetro desde el extremo del cable desde el controlador hasta el cuerpo del sensor. Comprobación de continuidad, mueva su conduce alrededor para asegurarse de que no hay interrupciones intermitentes. Si encuentra alguno, repare o reemplace según sea necesario.

Asegure el tablero y sensores con nuevos lazos de cable y los sensores de la prueba una vez más. Antes de poner la tapa de nuevo, compruebe que la Junta del sensor no sienta tan alto que la Junta hará contacto con la cubierta.

Cierre el motor y debe ser bueno para ir.
