Paso 1: montaje
Imprimir las partes de su impresora 3D - usé 100% relleno y ajustes estándar solamente, no apoyo que se requiere
Electrode.STL tiene que imprimir dos veces. Pero se pueden utilizar hasta cuatro electrodos con este diseño

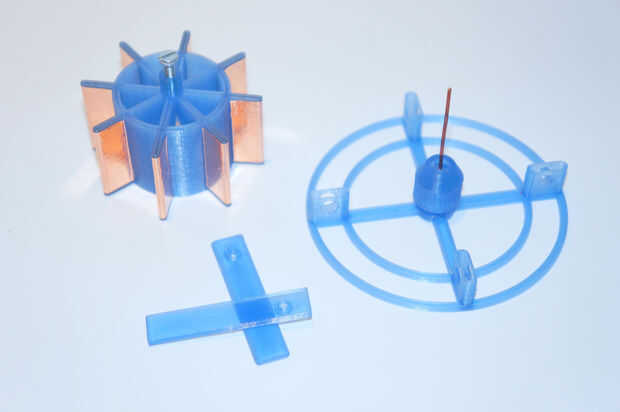

Añadir primero la lámina de cobre o aluminio para el rotor y los electrodos tal como se muestra en la imagen
Los electrodos tienen un filo en un lado que sólo caben en una sola dirección a la base - hacia las palas del rotor. Las palas del rotor deben cubrirse con papel también porque va a recibir la carga de los electrodos.
Cuando se han pegado o utilizar autoadhesivos papel para los ocho módulos de motor y por lo menos dos electrodos
puede Agregar un trozo de alambre ~ 50 mm de largo por ejemplo, los clips de papel más grandes. El cable tiene que ser lo suficientemente fuerte para mantener el rotor en su lugar y entra en el orificio central de la base. No se caiga a través de-sólo hay que poner en y tomar screw_top.stl (alias la tuerca) impreso parte y tornillo (presión por cerrar el tornillo) que junto con la base para fijar el cable.
Poner el rotor en el alambre para que el pequeño cilindro del rotor está en la parte superior y el cable pasa a través de
Corte el cable justo encima de él es visible desde el rotor y luego añadir 3mm tornillo para ajustar la altura de la base.
Por último clip los electrodos en la ranura que desee por ejemplo 180° enfrente del cuadro o 90° funciona también.
Conecte la fuente de energía de alto voltaje a los electrodos.
