Paso 2: piezas
-------------------------------------------
Piezas para el "edificio"
-------------------------------------------
DC DC-47 P serie Heavy Duty cabina de electrónica- http://www.polycase.com/DC-47p
Proporcionan el modelo 3D en caso de querer modificarlo e imprimirlo (también proporciono que he modificado).

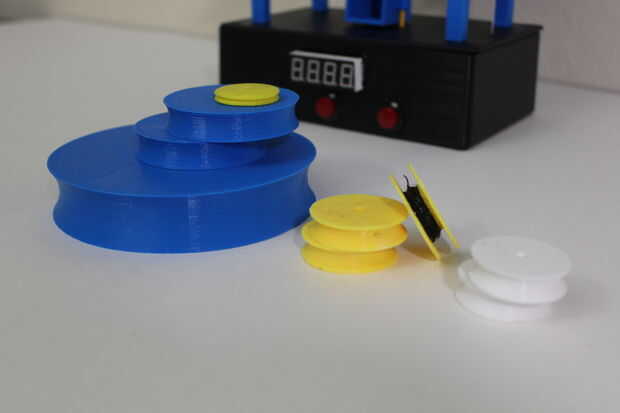

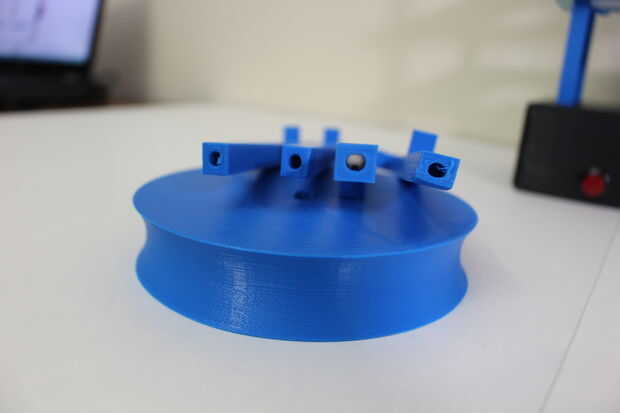

Polea principal
Pensar en una polea de retroceso. Este es el que está conectado al motor de paso. Rebobina o libera alguna cadena. Esta es una parte impresa 3D. Los espacios al lado del agujero en el medio son mantener la cadena interior con un nudo. Esto hace que sea fácil reemplazar la cadena y es apenas mejor que pegado (como lo hice con mis primeros prototipos).

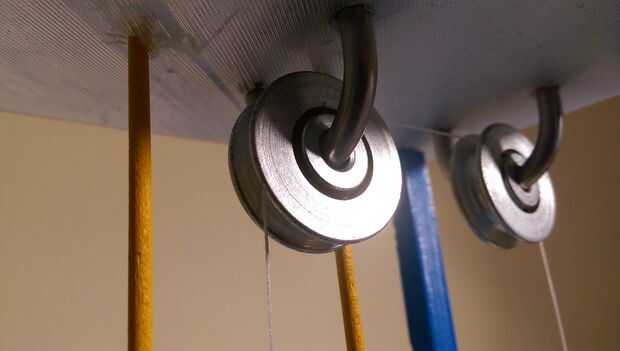

Poleas de acero de baja fricción- http://www.McMaster.com/#3434t23/=uzf6ep
También puede imprimir su propia. Son más de lo que usted necesita, pero garantiza que va a trabajar. Las poleas impresión en trabajo ABS muy bien también.
Pernos en U de acero inoxidable- http://www.McMaster.com/#8896t118/=uzf67p
Estos colgar las poleas desde la parte superior. También puede imprimir un "brazo" como la publicada con los demás archivos de Inventor.
Varillas de soporte para el elevador (madera y bambú)
Estos son una opción y son baratos: http://www.amazon.com/Darice-9162-01-Unfinished-N...
También puedes ir a una tienda cercana de Michaels (o cualquier tienda de manualidades)
Columnas
Los que estoy usando son 3D impreso porque necesitaba hacerlo hueco. Esto me permitió pasar los cables por el interior para ocultar estos. Sin embargo, también puede utilizar tacos de madera como con las varillas de soporte, pero con un diámetro más grande o simplemente un cuadrado.
Pisos
También 3D impreso, pero mis primeros prototipos se realizaron con los tableros de espuma y balsa porque son fáciles de cortar y trabajar con. No es difícil conectar la fotocélula a estas alternativas.
Tornillos
Estoy usando tornillos de cabeza plana #10 para garantizar a las partes que he diseñado. Estos han trabajado muy bien: http://www.homedepot.com/p/Everbilt-10-x-3-4-in-Ph...
-------------------------------------------
Componentes electrónicos
-------------------------------------------
Arduino UNO (Rev 3)- http://www.Adafruit.com/products/50
El micro controlador, por supuesto.
5V Motor de paso - http://www.adafruit.com/products/858
Este es el que utiliza. Vino con el Kit de curso hacer y era también suficiente para suficiente el proyecto. También hay una gran variedad de motores paso a paso, de que usted puede elegir.
Regulador del Motor de paso (tarjeta de módulo de prueba de conductor de ULN2003)
Este es el controlador que viene con el Kit de curso hacen.
Nota: Puede utilizar este tutorial para una alternativa a este módulo: https://learn.adafruit.com/adafruit-arduino-lesso...
Interruptor de botón momentáneo - https://Learn.Adafruit.com/Adafruit-Arduino-Lesso...
Usé estos botones para el montaje final. Puede utilizar cualquiera.
Nota: Sólo asegúrese de es momentáneo y no On/Off.
Fotocélula (fotorresistencia)- https://Learn.Adafruit.com/Adafruit-Arduino-Lesso...
Alternativa más barata: https://learn.adafruit.com/adafruit-arduino-lesso...
Pantalla LED de 4 dígitos de 7 segmentos
Estoy usando esta pantalla para mostrar el piso actual. Además, sólo necesitará utilizar el dígito 4 º teniendo en cuenta el número de pisos que estoy usando. Puesto que sólo se utilice un dígito, puede conseguir algo como esto: https://www.sparkfun.com/products/9191
-------------------------------------------
* He incluido enlaces a adafruit.com porque creo que ofrecen tutoriales muy útiles para la mayoría de los componentes que venden. Sin embargo, puedes encontrar alternativas más baratas para estos componentes sólo buscando en la web para ellos.
