Paso 5: Poner el "edificio" juntos
----------------------------------------
Necesita perforar agujeros
-----------------------------------------
Para las columnas:

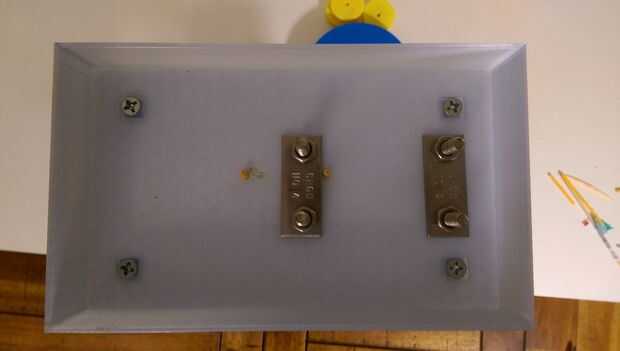

- Necesita 4 agujeros en la base (Inventor archivo base.ipt) para las columnas de tornillo en. Ver imagen 1.
- Necesita 4 agujeros en el techo (Inventor archivo roof_top.ipt) para las columnas en. Ver imagen 5 (los tornillos en cada esquina).
Para los pernos en U que soportan las poleas:
- Necesita 4 agujeros en el techo (Inventor archivo roof_top.ipt) para atornillar los pernos en U en. Puede ver esto en la tercera imagen de este paso.
Para las varillas de madera que soportan el ascensor (esto es para mantener las varillas y el "arriba y abajo" movimiento fijo):
- Necesita 2 agujeros en el centro de la base (Inventor archivo base.ipt). Puede verlo en la imagen 1; hay cinta en el medio para que las varillas no pasar todo el camino.

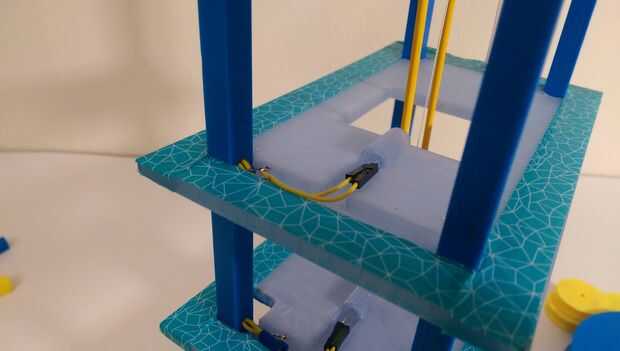

- Necesita 2 agujeros en el techo (Inventor archivo roof_top.ipt). Puede verlo en la imagen 4; dos piezas amarillo sobresale.
Para los cables que van a través de una columna:

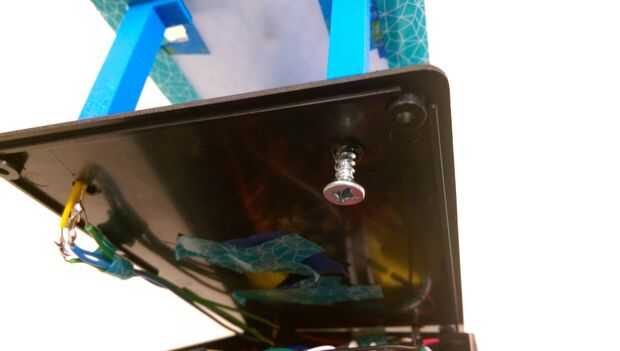

- Necesita dos agujeros hacia el interior del edificio (no al lado). Uno en cada piso. Ver imagen 3.
-------------------------------------------
Protección de las partes:
-------------------------------------------
Las columnas, el techo, los pisos (cubiertas) y la base:
Esto es cuando las aberturas en las esquinas de cada piso en su lugar.
- Tornillo de 3 columnas en la base.
- La columna 4 es el pasan de los cables, y quedarse con los otros "sujetadores" (el techo y los pisos).
- Deslice la cubierta de la planta (Inventor del archivo 1st_floor_roof.ipt) a través de las columnas que están en su lugar.
- Ahora deslice el techo del segundo piso (Inventor del archivo 2nd_floor_roof.ipt) a través de las columnas que están en su lugar.
- Deslice la cuarta columna a través de su respectiva entrada.

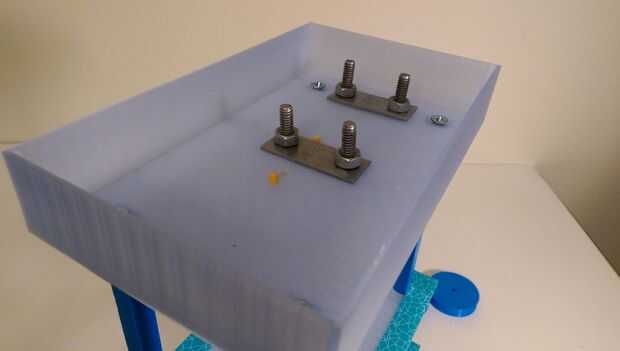

- Atornille todas las 4 columnas a la azotea superior (Inventor del archivo roof_top.ipt). Ver imagen 5; Esto es cómo el techo se ve ahora.

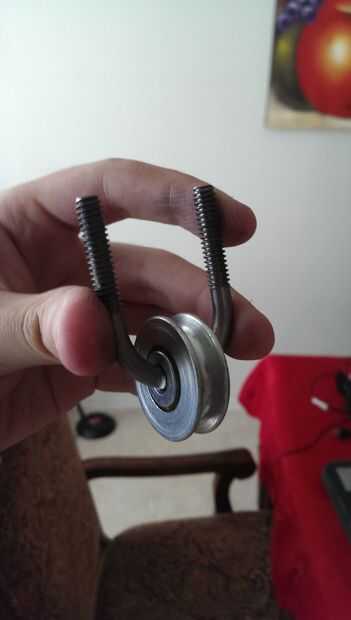

Los pernos en U que soportan las poleas:
- Atornille los pernos en U a través de los agujeros perforados en la cubierta superior (Inventor archivo roof_top.ipt).
- Pase la placa fina de metal que vienen con los pernos en U a través de los pernos en U.
- Enrosque las arandelas para fijar los pernos en U (y las poleas) a una cierta altura. Ver imagen 4 y 5.
Las varillas que soportan el ascensor:
- Pasar las barras por los orificios hechos en la parte superior y alinearlas para llegar a los dos agujeros en el centro de la base.
