Paso 6: El cuadro
Ahora que su circuito está listo, el siguiente paso es poner dentro de la caja y cerrarla con la base (que ahora tiene todo el edificio).
TIP: Usé velcro para retener el Arduino, el controlador del motor y el motor sí mismo a la caja. De esta manera era más fácil para mí intercambiar la ubicación de estos componentes si es necesario. También se pueden utilizar una pistola de pegamento o métodos similares.
-------------------------------------------
El motor
-------------------------------------------

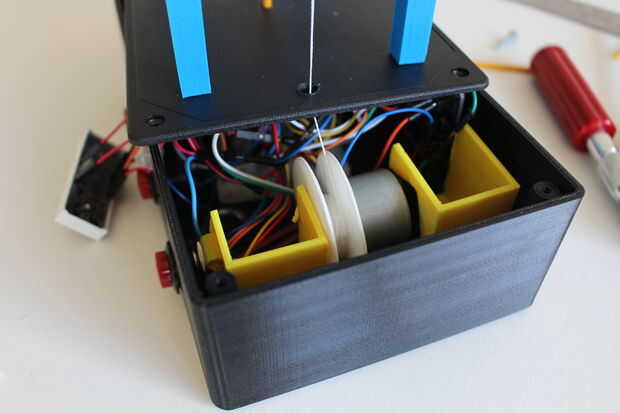

Aquí puedes ver el motor de pasos conectado a la polea principal (Inventor parte pulley_for_motor_bigger.ipt). También se puede ver que hay dos partes amarillo alrededor de él. Ya que realmente necesita para asegurarse de que se sujetan la polea y el motor, necesita algo que mantiene a éstos en su lugar. He reciclado las partes amarillas de uno de mis prototipos para el ascensor (el coche) y usados como sujetadores.
-------------------------------------------
Las fotocélulas
-------------------------------------------

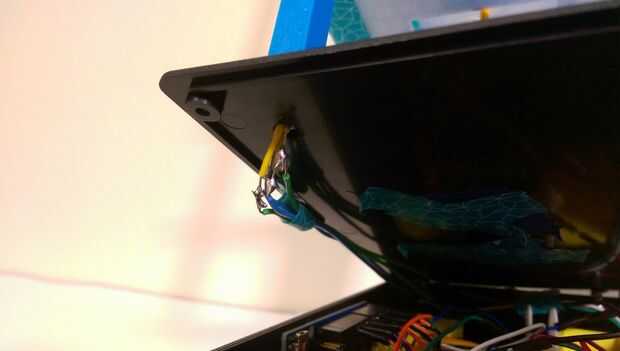

Si ves la imagen 1, observará 4 cables soldados. Estos cables conectan el Arduino a las 2 fotocélulas en los pisos superiores.
-------------------------------------------
La placa y la pantalla
-------------------------------------------
Usé la placa más pequeña para que mis componentes podrían caber dentro de la
caja. Si volver al paso 4 y ver imagen 2, usted notará este protoboard.
Si ves imagen 2 de este paso, usted también notará que la pantalla ya está lista para acoplarse a la caja y por cable.
