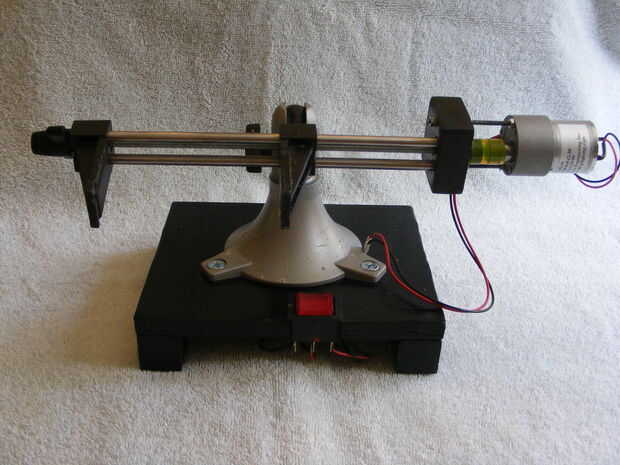

Resumen : El Panavised es una herramienta muy común para los aficionados a los hobbys electrónicos. En este proyecto hice algunos mods:
1) ancho máximo aumento de la mandíbula de aproximadamente 3 pulgadas a 6 pulgadas
2) quijada motorizado de apertura y cierre (unos 40 mm/seg). El movimiento es suave y bastante, y como ventanas de energía en su coche - echar a perder realmente rápido. Operación manual usando la perilla estándar se conserva.
3 había añadido a una base ponderada para que fijación a mesa de trabajo no es necesario para la mayoría de las aplicaciones electrónica.
Ver video de YouTube para ver en acción
.
Detalles:
Panavised modelo 201 FV Jr. se utilizó para este mod.
Especificaciones Modelo Panavised 201
Aumento de ancho de quijada. Esto básicamente sólo requiere reemplazar los ejes guía y tornillo estándar más largo según Instructables.com colaborador "Croy9000." Detalles en los pasos que siguen.
Motorizado abertura. Puesto que el tornillo de la mordaza es un hilo de 10-24, toma 48 revoluciones y sobre doble perilla-giros para mover la mandíbula 2 pulgadas - que lleva un tiempo hacerlo manualmente. El motor puede hacerlo en unos 12 segundos. En este mod, un motor de engranaje ($10) se une para orientar los ejes frente a la perilla estándar y unidades del eje de tornillo tornillo de Banco mediante un acoplamiento flexible bricolaje.
Ponderado de Base. C cuatro pilas junto con la mandíbula abrir-cerrar el interruptor se montan a un 7 por 6 pulgadas base de madera que también ayuda a estabilizan la mordaza. Motor de corriente es de unos 60 mA, por lo que las baterías deben durar mucho tiempo.
